Вентиляция мягкой кровли кровельный аэратор

Гидроизоляция и консалтинг

В предыдущих статьях этого раздела были рассмотрены такие аспекты подготовительных работ по гидроизоляции кровли жидкой резиной, как очистка, осушение и утепление.

Многие ошибочно считают, что, используя битумно-полимерную эмульсию для гидроизоляции достаточно ее просто распылить на поверхность кровли и все проблемы решены. Это ошибочное мнение, т.к. основание следует подготовить. Причем работы по подготовке могут быть более трудоемкими, чем само нанесение гидроизоляции. Об этом мало кто знает. Проект B2bB2c.ru от Департамента SD задуман для того, чтобы рассказать о том, как правильно следует применять такой универсальный гидроизоляционный материал, как жидкая резина.

Итак, при подготовке основания настал черед вентиляции кровли. Так уж она необходима?

Помнится, как-то по ТВ, на всю Россию, крутили рекламу, кажется зубной пасты. Брали яйцо и одну половину обрабатывали рекламируемой зубной пастой, а другую – обычной. Затем помещали яйцо в емкость с кислым раствором (имитировали кислую среду полости рта) и вынимали и надавливали на яйцо. Ну так вот, та половина яйца, что была обработана «обычной» зубгной пастой – легко проминалась, а половина, обработаннная «супер» зубной пастой – броня.

Что общего с вентиляцией мягкой кровли? А вот что…

Предположим, имеем мягкую кровлю 1000м2, которую следует отремонтировать. Этот массив разделили на 2 несообщающихся участка. На первых 500м2 выполнили вентиляцию мягкой кровли, а на вторых пятиста метрах – нет. Ззатем всю крышу покрыли жидкой резиной с соблюдением всех требований техрегламента, в т.ч. с финишной покраской светоотражающим составом. Года через три (а может и раньше) вторая половина потечет. А на первой все будет: «Олл райт, Христофор Бонифатьевич» (если кто забыл, то это цитата из повести А.С. Некрасова «Приключения капитана Врунгеля»), в том мысле, что ничего не потечет.

При ремонте кровли влажное основание – типичное явление. Вода находится между слоями старого покрытия, туда она попадает после дождей или таяния снега, когда вода затекает через щели, трещины и повреждения. Рулонку невозможно качественно прикатать по всей поверхности, если основание не идеально ровное (а оно никогда не ровное, и с каждым годом, с каждым новым слоем становится все более и более неровным), поэтому вода с легкостью перемещается между слоямии.

Дождевой или талой водой может быть также пропитана теплоизоляция (особенно это касается минераловатных утеплителей). В теплоизоляцию также поступает вода снизу, если нарушена пароизоляция кровельной плиты перекрытия.

Вобщем, если крыша течет, то все слои мягкой кровли на 200% намокли и содержат влагу. В идеале, все это надо «снять и заменить». Совсем, как в песне – «им бы понедельники взять да отменить», но… как те люди, что «не бездельники» не могли координально решить проблему, так и здесь – никто не желает снимать старое покрытие. Поэтому и закатывают слой за слоем каждый год.

В случае с жидкой резиной, если просто напылить, не предусмотрев вентиляцию мягкой кровли, служить будет конечно дольше, чем обычная рулонка или мембрана, но… Если оставить воду в основании, то рано или поздно эта «бомба замедленного действия рванет».

Рассмотрим эту проблему подробнее, применительно к вентиляции мягкой кровли, т.к. для скатных крыш жидкая резина не применяется.

Почему скапливается влага?

Мы выяснили, что аэраторы просушивают теплоизоляционный слой и выводят влажность наружу. Откуда же он берется? Многие застройщики утверждают, что мягкая кровля герметична. Кроме того, не будем забывать о том, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

К сожалению, такая конструкция защищает сооружение от дождя и снега. А вот справиться с влажными парами кровле не под силу. Эти пары всегда присутствуют в жилом помещении. Они образуются в процессе жизнедеятельности человека. Специалисты проводили исследование, которое показало, что в среднестатистической семье из 4 человек ежедневно образуется до 4 л пара. Определенная его часть скапливается в чердачном помещении.

Во время соприкосновения теплого пара и холодной кровли, на ее поверхности образуется конденсат. Эти маленькие капельки начинают постепенно пропитываться в различные материалы. В первую очередь страдают стропильная система, утеплитель.

Существует еще один вариант проникновения влаги в кровлю. В чердачном помещении скапливается теплый воздух, который, в свою очередь, греет поверхность кровли. Это приводит к тому, что на кровле начинает таять снег. Он превращается в корочку льда, с которой происходит то же. В результате в местах стыков может попадать вода, а крыша начинает протекать. На кровельном материале появляются микротрещины, в которых скапливается влага. При резком похолодании она замерзает, а материал попросту разрывает. Со временем таки трещины превратятся в сквозные, что приведет к немедленному ремонту.

Избыточное скопление влаги на мягкой кровле можно заметить и визуально.

Назначение аэраторов

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

Читать еще:  Гидроизоляция под теплый водяной пол

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Правила монтажа аэраторов для крыши

Технология установки кровельных аэраторов состоит из нескольких шагов:

  1. В толще стяжки для установки патрубка для вентиляции прорезают оконце. Его глубина должна достигать внутреннего слоя утеплителя.
  2. Следует проверить состояние утеплителя – влажный материал удаляют и заменяют сухим, чтобы его теплопроводность отвечала требованиям стандартов.
  3. Теперь производят крепление аэраторной трубы. Для этого на ее нижнюю часть наносят сначала слой мастики, а затем прикручивают ее к цементной стяжке с помощью шести саморезов. Вкручивают саморезы в аэраторную юбку на одинаковом расстоянии друг от друга.
  4. Чтобы под прибор не просачивалась вода, на основу патрубка вентиляции укладывают дополнительный слой гидроизоляции.

Чтобы понять, требуется ли аэратор для кровли из металлочерепицы в каждом конкретном случае, стоит учесть ряд факторов. В частности, имеет значение тип конструкции и размер крыши, уровень влажности в помещениях, а также надежность и состояние пароизоляционного слоя кровельного пирога.

Для домов с плоскими крышами, которые не имеют сложных линий и изготовлены с соблюдением всех строительных стандартов, нормы количества аэраторов на кровле предполагают установку одного прибора на каждые 100 м 2 .

Вместе с тем, расстояние между отдельными аэраторами не должно превышать 12 метров. На кровлях, где четко обозначена ендова и конек, монтаж вентиляционных патрубков следует выполнять вдоль прохождения конька и в самой ендове на границе водораздела.

Обратите внимание, что если изначально планируется использование строения в условиях перманентной высокой влажности, например, для саун, бань или бассейнов, то расчетом количества и расположения аэраторов должны заниматься специальные проектные конторы.

Безусловно, установку кровельных аэраторов можно выполнить и самостоятельно, если вы обладаете, хотя бы минимальными навыками в строительстве. Однако можно воспользоваться и услугами профессиональных строителей, которые сделают все быстро и качественно.

Точечный

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

  • Вентиляционные насадки;
  • Инерционные турбины;
  • Электрические вентиляторы для кровель.
Читать еще:  Как красить бетонные стены?

Я уже подробно писал про устройство плоских крыш. Советую прочитать также про особенности гидроизоляции плоских кровель.

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога. Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Аэраторы на кровлю, Вентиляция подкровельного пространства

Аэратор кровельный, очень важный элемент на кровле, его можно монтировать на кровлях с различными материалами, а также углами ската. Функций у такого элемента достаточно много. Во-первых, аэратор кровельный выводит водяной пар, который попадает изнутри дома в подкровельный пирог. Это происходит до того, как в пространстве крыши возникает повышенная влажность. Во-вторых, аэраторы для кровли серьезно увеличивают срок службы утеплителя и всей стропильной системы, дерево не рассыхается. И, наконец, аэратор препятствует скоплению конденсата внизу гидроизоляции, тем самым пленка не перегружена излишней влагой.

Вентиляция подкровельного пространства это неотъемлемая часть любой конструкции кровли. Когда летом солнце накаляет кровельный материал, до которого рукой не дотронешься, то под кровлей практически как в бане. Поэтому настоятельно рекомендуем устанавливать аэраторы для проветривания, пусть ваша крыша дышит и служит вам долгие годы.

Мягкая кровля, столь популярная в последнее время, имеет массу преимуществ. Однако ее эксплуатационные свойства и долговечность зависят от того, насколько сухо будет внутри кровельного пирога. Поэтому вентиляции подкровельного пространства стоит уделить отдельное внимание при строительстве сплошных битумных настилов. Не позволить влаге застаиваться в недоступных местах помогут аэраторы для кровли, которые проветривают все пространство под кровлей. Аэратор для кровли состоит из устойчивого к перепадам температуры пластика. Это своего рода черепаха с панцирем, которым она накрывается для защиты от снега и дождя. Для того чтобы рассчитать количество аэраторов на кровле нужно всего лишь понять общую площадь крыши и разделить ее на пятьдесят. Так как один кровельный аэратор способен вентилировать не больше 50м2 от площади крыши.

Основные цвета кровельных аэраторов

Черный
RAL 9005
Терракот
RAL 8004
Зеленый
RAL 6020
Коричневый
RAL 8017
Красный
RAL 3009
Серый
RAL 7024

Монтаж кровельного аэратора

Аэраторы для кровли могут изготавливаться из различных материалов, но наиболее распространенными на сегодняшний день являются пластик и металл. Такие элементы крышной конструкции устойчивы к перепадам температур, фиксируемым в средней полосе России, легко переносят воздействие ультрафиолетовых лучей, устойчивы к коррозии.

При строительстве крыши или на этапе планирования постройки дома специалисты рассчитывают количество аэраторов, которые должны быть установлены для обеспечения полноценной вентиляции. Обычно один аэратор устанавливается на 100 квадратных метров кровельного покрытия, но при строительстве бань, бассейнов и других объектов с повышенной влажностью, плотность установки таких элементов может быть большим.

Порядок монтажа

  • Рассчитать количество необходимых дефлекторов для крыши.
  • Прорезать специальные окна в стяжке, которые должны доходить до утеплителя.
  • Монтаж аэраторов в пазы и закрепление с помощью саморезов.

Эти работы рекомендуется проводить в летнее время, используя гидроизоляционные материалы для закрепления патрубков аэраторов.

Устанавливая на кровле своего загородного дома или дачи аэраторы, вы гарантированно улучшите теплоизоляционные свойства не только крыши, но и всего здания, защитите его от переувлажнения, которое способствует развитию грибков и микроорганизмов, негативно влияющих на здоровье человека.

Подбирая рефлектор, который вы планируете установить на крышу, учтите материалы, из которых она смонтирована, а также общую цветовую гамму крыши.

Очень важно устанавливать этот строительный элемент именно под тем углом к поверхности, который рекомендуется производителем. В таком случай будут обеспечиваться надежный вывод влаги за пределы здания и комфортные условия для жизни в нем.

Читать еще:  Как класть длинную плитку на пол?

Видео — как устранить конденсат в кровле и на чердаке?

Получите консультацию специалиста

Наши специалисты помогут вам определиться с выбором.
Оставьте заявку на консультацию и мы свяжемся с вами в течение нескольких минут.

Установка точечных аэраторов ROOT

Точечные воздуховоды Дёке ROOT применяются для установки на скат крыши непосредственно при выполнении работ по настилу битумной черепицы, а значит, схема их размещения, однозначно, должна быть продумана заранее.

Порядок действий по монтажу аэраторов ROOT:

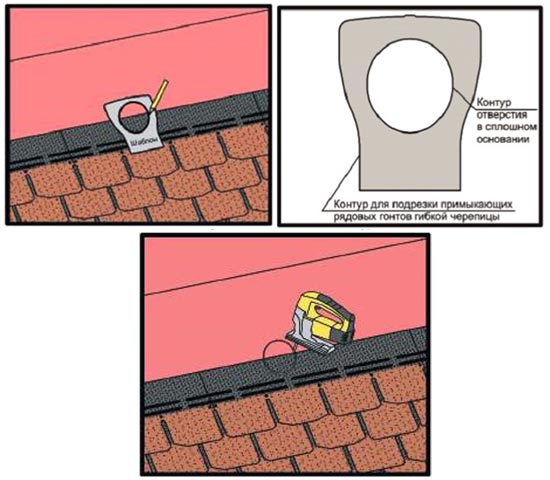

1. Нанесение на скат разметки по шаблону, идущему в комплекте с прибором, для вырезания вентиляционного отверстия и подрезки рядовых гонтов.

2. Выпиливание отверстия по обозначенному контуру.

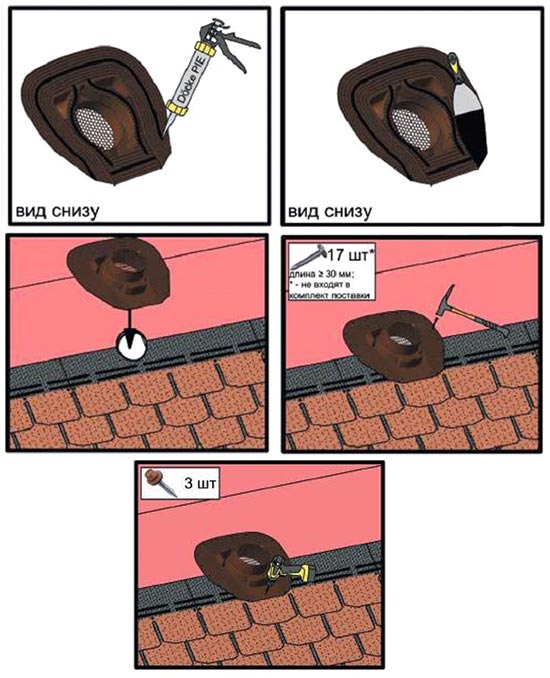

3. Нанесение на обратную сторону основания слоя битумного герметика и плотная фиксация на отведенном под него месте.

4. Дополнительное крепление «юбки» аэратора к настилу кровельными гвоздями и тремя саморезами размером 4,8×35 мм.

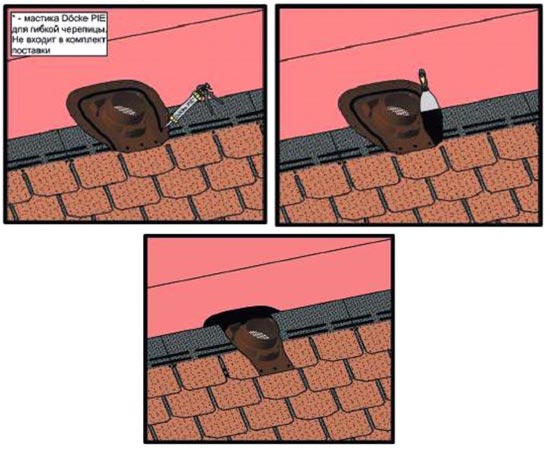

5. Покрытие платформы закрепленного аэратора битумным герметиком.
6. Укладка черепичных гонтов поверх «юбки» воздуховода, при этом крайние элементы черепицы подрезаются под его конфигурацию, а края дополнительно герметизируются мастикой.

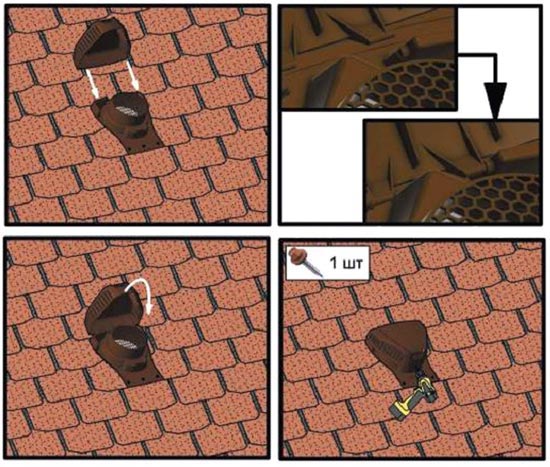

7. В завершении на аэратор устанавливается защитный колпак и фиксируется одним саморезом 4,8×19 мм.

Важно! Конструкция модели ROOT не способна обеспечить герметичность соединения при установке поверх уже смонтированной битумной черепицы.

Точечные аэраторы

Используются в случаях:

  • При минимальном уклоне кровли (до 12°).
  • Для качественной вентиляции всего пространства под кровлей недостаточно сплошного аэратора и требуется установка дополнительных устройств.
  • При некоторых особенностях строения – например, установки шатровой крыши и т.п.
  • Монтаж аэратора выполняется на расстоянии 0,5–0,8 м от конька кровли, при этом на свесах обеспечивается приток воздуха;
  • Один точечный аэратор обеспечивает вентиляцию 5- 10 м 2 кровли, при условии, что высота вентилируемого подкровельного пространства равна 5 см.

Аэратор PILOT скатный ТЕХНОНИКОЛЬ D=110 мм

Расход: 1 аэратор прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Детали Аэратора PILOT скатный:

1. Проходной элемент;
2. Колпак;
3. Основание, H=500 мм.

Аэратор PILOT скатный: особенности монтажа и эксплуатации

  • Аэратор имеет оптимальную высоту 69 см, которая обеспечивает защиту от попадания под снеговую шапку.
  • Защита от воздействия атмосферных осадков обеспечивается специальным колпаком.
  • Вертикальная фиксация достигается с помощью нижнего скользящего элемента – при этом уклон крыши не имеет значения.
  • Используется на кровле, покрытой гибкой черепицей, например, Шингласом.
  • Аэратор устанавливается под нижний слой Шингласа в процессе монтажа гибкой черепицы и крепится к кровле с помощью проходного элемента.

В комплектацию входит Инструкция по применению, где имеются рекомендации по установке аэратора.

Аэратор КТВ скатный ТЕХНОНИКОЛЬ

Расход: 1 аэроэлемент прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.

Детали Аэратора КТВ скатный:

1.Проходной элемент;
2. Защитная заглушка.

Аэратор КТВ скатный: технические характеристики и особенности установки

  • Пропускная способность такая же, как у Аэратор PILOT, но на крыше Аэратор КТВ скатный не виден.
  • Изделие комплектуется специальной заглушкой с защитной сеткой.
  • Аэратор используется только на кровле, покрытой гибкой черепицей, например, Шингласом.
  • Для надежного крепления применяется специальный проходной элемент. Фиксация к крыше производится под нижний слой Шингласа в процессе монтажа мягкой кровли.

В комплектацию входит Инструкция по применению, в которой даны рекомендации по монтажу конструкции.

Вентиль SKAT кровельный ТЕХНОНИКОЛЬ

По функциональности соответствует Аэратору КТВ скатному, отличие – в особенностях фиксации.

Расход: 1 аэроэлемент прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.

Разработан для скатных кровель с плоской поверхностью, уклон которых превышает 5°, а в качестве кровельного покрытия используется гибкая черепица, плоские асбестоцементные листы или фальцевая кровля из металла. Монтаж вентиля производится после установки кровли.

В комплектацию входит Инструкция по применению с рекомендациями по монтажу.

Вентиль SKAT Monterrey кровельный ТЕХНОНИКОЛЬ

Отличие кровельного вентиля SKAT Monterrey от Аэратора КТВ скатного – в особенностях крепления на кровле. В остальном изделия идентичны.

Расход: 1 аэроэлемент прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.

Вентиль разработан для металлочерепицы с профилем Monterrey, монтируется на готовую кровлю. Идеальный вариант для кровли, выстроенной с применением металлочерепицы от «МеталлКомплект», «Гранд Лайн» и «Металл Профиль».

Соответствие вентиля профилю металлочерепицы было доказано с помощью испытаний. В процессе испытаний использовались струи воды под давлением, которые были направлены на место крепления вентиля. Вода направлялась по разным направлениям, уклон металлочерепицы также был разный. Для определения протечки применяли сухую промокательную бумагу. Никаких протечек обнаружить не удалось.

Особенности монтажа – необходимо использовать силиконовый герметик и ориентироваться на рекомендации, имеющиеся в Инструкции по применению.

Каждая коробка комплектуется Инструкцией по применению, где описаны требования и рекомендации к установке.
