Шахта вентиляции в частном доме

Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

1. Санитарный узел
2. Котельная
3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
4. Гараж
5. Хозяйственные комнаты без окон
6. Подвальные помещения
7. Чердак, если нет слуховых окон
8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

• Эффект «плачущих окон»
• Плесень в местах скопления влаги
• Застой запаха, чада, газов на кухне и санузлах
• Сложности с газовыми службами
• Не создается правильный микроклимат

Устройство вентиляционной шахты ↑

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака.
Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов .

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе. При расчете системы разрежение, которое создает ветер, не принимается во внимание.

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота ↑

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.

Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал ↑

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность ↑

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

МЫ ПРЕДЛАГАЕМ АЛЬТЕРНАТИВНУЮ СИСТЕМУ ВЕНТИЛЯЦИИ ДЛЯ ДОМА

ЛОКАЛЬНУЮ ЭНЕРГОСБЕРЕГАЮЩУЮ ПРИТОЧНО-ВЫТЯЖНУЮ ВЕНТИЛЯЦИЮ

• АЛЬТЕРНАТИВНАЯ — заменяющая устройство вентшахт на крышу и исключающая необходимость разводки вентканалов по всему дому;
• ЛОКАЛЬНАЯ — отдельная вентиляция в каждой комнате;
• ЭНЕРГОСБЕРЕГАЮЩАЯ — сохраняет температурный режим внутри помещений и не потребляет много энергии (3,5-7 Вт/шт. — 50 Вт/система.

Приточно-вытяжная система с рекуперацией (сохранением) тепла и очисткой воздуха. Для жилых помещений (спальня, гостиная). Обеспечивает свежим воздухом без потери тепла.

3,5-7 Вт/ч; 16-37 м3/ч

В наиболее посещаемое жилое помещение: до 20 м2 — 1 устройство; до 60 м2 — 2 устройства.

Заменяет вентшахту. Предназначен для постоянной умной вытяжки. Автоматическая регулировка мощности по уровню влажности в помещении.

1-4 Вт/ч; 10-76 м3/ч

В санузлах или на кухне.

Приточная система с очисткой воздуха и защитой от «мостика холода» и сквозняка. Для менее посещаемых и технических помещений.

Жилые и технические помещения.

Предназначен для подачи объема воздуха, который вышел через кухонную вытяжку. Исключает забор воздуха из соседних помещений. Срабатывает автоматически при включении вытяжки.

Технические аспекты и особенности вентиляции ↑

Качество работы системы вентиляции зависит не только от тех материалов, которые использованы для её возведения, но и от того, насколько конструкция соответствует действующим нормам и стандартам. Нельзя забывать и о пожарной безопасности – этот фактор является одним из основополагающих.

Высота монтажа и соответствие требованиям ↑

На основании требований СНиП, высота вентиляционной трубы над крышей имеет прямую зависимость от того, насколько сама шахта удалена от конька:

• при нахождении в непосредственной близости – до 1,5 м, возвышение короба не должно превышать 0,5 м выше уровня конька. Этот параметр актуален также на плоских кровлях;
• при удалённости порядка 1,5-3 м, расположение компонентов возможно на едином уровне;
• при условии, что расстояние свыше 3 м, вывод отверстия возможен при его наклоне в 10 градусов касательно конька.

Для продовольственных магазинов и помещений общепита, согласно требованиям СНиП, выход шахты над уровнем кровли не должен превышать 1 м. То есть, можно сделать вывод, что этот параметр не константа, а переменная величина, изменяемая с учетом условий конкретного объекта.

Высота устья для типичной постройки составляет 1 м, при наличии факельного выброса отработанного воздуха значение увеличивается до 2 м (в сравнении с наивысшей точкой кровли), для аварийных конструкций высота шахты должна составлять от 3 м и более.

Что касается расстояния между вентшахтой и воздухозаборной системой, то на основании рекомендаций СНиП, наименьший показатель может быть следующим:

• по вертикали – 6 м;
• по горизонтали – 10 м.

Материалы и пожарная безопасность ↑

Вентиляционные каналы в зданиях общественного или жилого предназначения выполняют из камня, кирпича и даже дерева, для чего оббивают его оцинкованной сталью. Внутренние основания покрывают войлоком и дополнительно оштукатуривают.

Но в последнее время актуальны трубы на стальной или полимерной основе. При их применении строительство существенно упрощается и отнимает гораздо меньше времени. Трубы из металла более гулкие, а вот их полимерные аналоги в полной мере лишены этого недостатка.

Обратите внимание: чем более прямолинейна система, тем она бесшумнее. Снизить зашумленность помогают также переходники с плавным переходом между разными сечениями труб и повороты с тупым углом.

Говоря о пожарной безопасности, стоит отметить, что для обеспечения наибольшей огнестойкости вентиляционные шахты нужно возводить из материалов с высокими параметрами огневой сопротивляемости. Как вариант, можно использовать дополнительные барьеры, обладающие аналогичными параметрами.

Вентканал в частном доме своими руками. Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

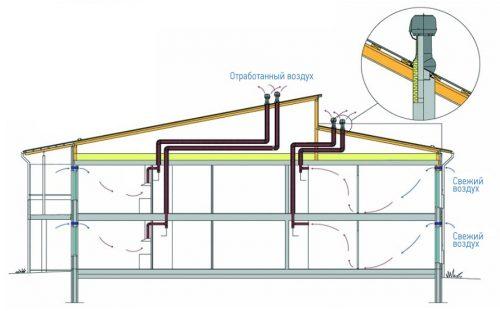

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

Для оборудования вытяжных шахт рекомендуется использовать прямоугольные элементы. Они позволяют существенно сэкономить внутреннее пространство дома, но при наличии свободных площадей, можно монтировать круглые трубы, которые создают более интенсивный поток.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

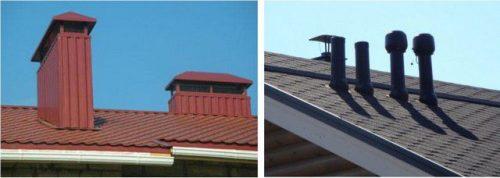

Чем выше труба воздуховода, тем эффективнее процесс вытяжки. Вынос вентиляционного грибка рекомендуется устанавливать на 500 мм выше конька кровли.

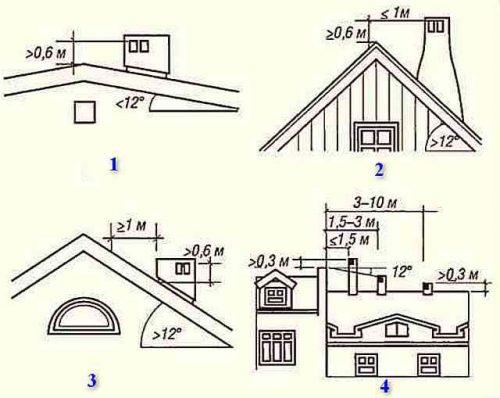

Рекомендуемая высота вентиляционных каналов над кровлей.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

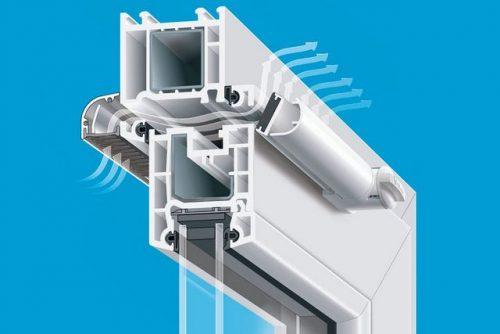

Вентиляционный клапан в окне.

Варианты вентиляции для дома

В системах искусственной вентиляции могут комбинироваться виды приточной и вытяжной вентиляции. Выделяют четыре вида:

• механическая приточная и естественная вытяжная вентиляция,
• механическая приточная и вытяжная вентиляция,
• механическая приточная и вытяжная вентиляция с кондиционированием,
• механическая приточная и вытяжная вентиляция с регулируемым кондиционированием по помещениям.

Системы искусственной вентиляции с механической приточной и естественной вытяжной вентиляцией являются доступными по цене вариантами для установки в частном доме. Для притока воздуха в таких системах лучше всего устанавливать моноблочную установку с автоматической регулировкой. Обязательным условием для нормальной вентиляции дома являются двери с встроенными решетками внизу для движения потоков воздуха. К недостатку этой системы относится невозможность рекуперации тепла.

Установка системы механической приточной и вытяжной вентиляции необходима, когда нет возможности организовать естественную вытяжную вентиляцию или когда нужно контролировать интенсивность воздухообмена. В этой системе возможна как рекуперация тепла, так и повторное использование очищенного воздуха.

1. Вентиляционная шахта должна выполнять норму воздухообмена при температуре воздуха на улице +12°. Влияние ветра не учитывается. Это строительная норма.
2. Если температура воздуха повышается, то, соответственно, воздухообмен становится хуже. При высокой температуре циркуляция воздуха вообще прекращается.
3. Чем ниже температура (зимой), тем выше тяга. Следовательно, увеличиваются потери тепла.

Посмотрим, как оптимизировать работу естественной вентиляции.

Все расчетные операции проводятся для того, чтобы определить размер каналов с учетом объема отработанного воздуха. Для расчета нужно знать нормативы воздухообмена. Найти их можно в строительных правилах СП 55.13330.2011 «Дома жилые одноквартирные», п.8.4.

Выбор системы вентиляции

Строительство вентиляционных коробов в частных домах основывают на системах естественной вытяжки вместе с комбинированной схемой.

Аргументы в пользу естественной и комбинированной вентиляции:

• Выигрыш в плане финансов, монтажа, сборки, эксплуатации
• Меньшее электрическое потребление. Вытяжка с вентиляторами комбинированной схемы цикличного типа: суммарное потребление 0,1 – 0,2 кВт/час. Приточка + подогрев воздуха +0,5 кВт/час на 1 помещение
• Вентиляционные схемы естественного воздухообмена справляются с объемом 1-этажного, 2-этажного здания (коттеджа)
• Нет нужды тратить полезный объём дома на строительство вентиляционных вертикальных, горизонтальных шахт, каналов, выводов, отводов
• Нет затрат на эксплуатацию, ТО машин, механизмов, оборудования, фильтров, каналов годовой, квартальной периодичностью работ

Помните про главное правило. Даже если вы собираетесь проводить монтаж вентиляционной системы самостоятельно — взвесьте все «за» и «против». Профессиональный монтажник сэкономит вам не только время, но и скорее всего и деньги вместе с нервами. Отсутствие проектировщиков, классных мастеров не даст хорошего результата, получится вентиляция «авось пронесёт». Это неприемлемо.
