Что такое гидравлический разделитель в системе отопления?

Гидрострелка – когда нужно устанавливать гидроразделитель, и как его подключить

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».


Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении. Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

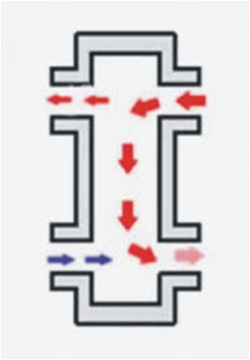

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

«Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

Нужно ли устанавливать

Скорее всего, необходимости в установке гидрострелки нет. Ведь система не настолько сложная, чтобы один контур «забивал» другой?

Если есть обычный набор – котел, радиаторы, бойлер, — то разделитель не нужен . Если даже радиаторный контур обеспечен своим отдельным насосом то, когда периодически включается насос бойлера, радиаторный насос отключается автоматикой (приоритет бойлера) и конфликта этих насосов не происходит. А конфликт всего двух насосов (разница давлений и расходов), — полы и радиаторы — легко устраняется и без гидрострелки.

Как правило, подравнивать давление нужно если параллельно подключен более чем один котел (резервный не учитывается), или в системе имеются 4 и более насосов. Т.е. контуров много – 1 этаж, 2-й этаж, 3-й этаж, беседка, зимний сад, мастерская, сауна…., то с такой сложной системой придется раскошелится и на гидрострелку и связанное с ней оборудование.

В других случаях надобность в гидравлическом разделителе отсутствует. А подогрев обратки с целью оптимизации работы котла (разница не больше 20 градусов), особенно во время разогрева холодной системы, может выполнить и маленький байпас с краником между подачей и обраткой для возможности регулировки вручную, что составит «копейки» по сравнению с нагромождением не нужной гидрострелки….

Гидравлический разделитель (гидрострелка)

В этой статье мы расскажем о неотъемлемом компоненте многоконтурной системы отопления, разберёмся зачем нужна гидравлическая стрелка и приведём примеры её использования в системе отопления.

Гидравлический разделитель — это очень простая конструкция, которую многие называют также гидрострелкой. Обычно, это запаянная с двух концов труба большого диаметра с квадратным или круглым сечением, у которой по два вывода: «подача» и «обратка».

Итак, давайте разберемся для чего нужен гидравлический разделитель.

Из его названия — «гидроразделитель» понятно, что он предназначен для выравнивания давления во всех подключенных к нему отопительных контурах. Само внутреннее гидравлическое сопротивление разделителя незначительное, можно даже сказать, нулевое. Что же нам это дает?

Читать еще:  Чем сделать гидроизоляцию изнутри подвала?

В какой системе отопления без гидрострелки просто не обойтись или где она совсем не нужна?

В большинстве случаев гидравлический разделитель в системе отопления не нужен, и особой роли не играет. Необходим он лишь в сложных многоконтурных системах отопления, где циркуляцию через отдельный контур обеспечивает свой собственный насос. Чтобы гидравлическое сопротивление одного контура не сильно влияло на соседний контур, параллельный ему, необходимо подровнять давление между подающей и обратной магистралями.

В этом случае и устанавливается гидростерлка. Как было выше упомянуто, она является зоной нулевого сопротивления и поэтому более мощный насос на отдельном контуре не вытягивает на себе весь поток рабочей жидкости, давая правильно работать соседним меньшим по мощности контурам.

Рассмотрим схему системы отопления с гидравлическим разделителем, несколькими контурами отопления и двумя котлами:

Схема системы отопления с гидравлическим разделителем, несколькими контурами отопления и двумя котлами

От подающей магистрали отходит:

  • — контур радиаторов,
  • — контур теплых полов,
  • — контур водяного бойлера косвенного нагрева(ГВС).

Подача и обратка соединены после котлов гидравлическим разделитем. Это значит, что давление в них выровнялось, и влияние насосов в контурах друг на друга отсутствует. Система работает стабильно вне зависимости от того работает какой либо контур или нет.

Рассмотрим возможные варианты работы гидравлического разделителя:

Первый случай. Проток источника тепла равен протоку контура потребителя(отопления

T1=T3, T2=T4

Этот случай считается идеальным и происходит он, когда всем контурам системы нужна именно та мощность, которую может «выдавать» источник, в частности, котел отопления и T1=T3, T2=T4.

Второй случай. Проток всех контуров потребителей больше протока источника (котла)

Т1>T3, T2=T4

В этом случае для всей системы отопления достаточно одного котла из нескольких, работающих в каскаде. Т1>T3, T2=T4.

Третий случай.Проток контура источника (котла) больше протока потребителей тепла.

T1=T3, T2>T4

Это происходит в случае, когда тепло требуется не для всех зон отопления (потребителей тепла). T1=T3, T2>T4.

Как подобрать гидравлический разделитель?

Подбирается гидравлический разделитель по мощности (кВт) и максимальному протоку системы (М3/ч.) Необходимость его применения мы описали выше, и если у вас есть сомнения, например, с подбором мощности насосов, гидрострелка решит эту и многие другие задачи. Также систему с гидравлическим разделителем можно назвать легко расширяемой. При добавлении еще одного потребителя тепла, например, бойлера косвенного нагрева, проблем с разбалансировкой не будет.

  • отопление
  • проверенные технические решения
  • отопление частного дома

Специалисты Ecotermplus предложат оптимальное решение и произведут первичный расчёт

В зависимости от Ваших требований и характеристик объекта (квадратура, материал, способы утепления, и т.д.), наши специалисты разработают эффективное техническое решение

Три важных задачи гидравлических разделителей

1. Корректируют расход теплоносителя . Например, ваш котёл берёт 40 литров в минуту, а система съедает все 120. С гидрострелкой вам не придётся ставить дополнительный насос и разгонять котловой контур до «аппетитов» остальных устройств обвязки. Вы уложитесь в бюджет, счет за электроэнергию не испугает размером сумм.

2. Близко и далеко . Гидравлический разделитель исключает сообщение контуров. Тёплые полы, радиатор, бойлер косвенного нагрева можно включать и выключать, не теряя баланса.

3. Без примесей. При наличии отводных патрубков из системы можно удалять шлам и примеси, что существенно увеличивает срок службы котельного оборудования.

Ставить или не ставить? Как выбрать гидрострелку?

“Нужно ли ставить гидрострелку” — одна из самых обсуждаемых и спорных тем на форумах по тематике отопления. Сторонники гидрострелки приписывают приписывают ей массу “чудодейственных” преимуществ, как-то “увеличение КПД котла” и т. п. Противники же говорят о высоких затратах заказчика и заинтересованности монтажника в дополнительном заработке.

Гидравлический разделитель ставится, когда в системе присутствует несколько отопительных контуров с переменным расходом. И если 2 циркуляционных насоса на контуры отопления еще можно как-то настроить, то если их 4 и больше без гидрострелки не обойтись.

Важно отметить, что для того, чтобы поставить котел мощностью от 35-40 кВт (в зависимости от производителя) на гарантию, в систему нужно ставить гидрострелку независимо от количества вторичных контуров. Это требование производителя. “Гидрострелка стоит?”, — один из первых вопросов работника сервисной службы. Если нет, даже на объект не приедет.

Цена гидрострелки не слишком высокая в сравнении с другими элементами системы. Например, в нашем интернет-магазине можно купить гидравлический разделитель по цене от 50 до 72 USD для котлов мощностью от 20 до 70 кВт. Некоторые специалисты указывают на то, что установка гидрострелки тянет за собой затраты на дополнительное оборудование (коллектор, циркуляционные насосы). Но это не совсем так. Решение по установке гидравлического разделителя принимается после проектирования вторичных отопительных контуров.

Как выбрать гидрострелку? Мы не будем приводить здесь формулы — их легко можно найти в интернет. Размер гидрострелки коррелирует с мощностью котла, поэтому мы рекомендуем подбирать ее исходя из этого параметра. На нашем сайте непосредственно в названии гидравлического разделителя указана максимальная мощность котла для которого она предназначена. Например, гидрострелка с присоединительным размером 1” для котлов мощностью до 20 Квт, 1¼” — до 33,5 кВт, 1½” — до 47,4 кВт, 2” — до 70 кВт. Возможно изготовление гидрострелок на заказ.

Зачем нужна гидравлическая стрелка?

Система отопления любого жилого дома является многофункциональной. Причём каждая из присущих ей функций должна реализовываться независимо от остальных по разнице давления, расходу теплоносителя или по времени.

Добиться этого достаточно сложно, так как теплоноситель во все упомянутые подсистемы поступает из единого источника, что приводит к возникновению их взаимозависимости и частичной или полной разбалансировке СО.

Чтобы избежать подобного результата, выполняются гидравлические развязки в СО. Устройство гидравлической стрелки и является такой развязкой.

При построении СО (системы отопления) на котле твёрдотопливном, являющемся основным источником тепла, вода греется бойлером косвенного нагрева, контур которого обладает на порядок меньшим сопротивлением, чем сопротивление самой СО.

Последняя, достаточно часто, комбинирует составные части с различными гидравлическими сопротивлениями (тёплые полы, санузел, кухня). То есть мы имеем один генератор тепла и три потребителя, каждый из которых обладает собственными температурным режимом и и сопротивлением. Их приходится совмещать. И делать это надо не причиняя ущерба ни одной из этих систем.

Ответ на вопрос «для чего нужна гидравлическая стрелка?» достаточно прост. Она позволяет разделить систему на два практически независимых контура:

  • Первый – это контур теплогенератора.
  • Второй – общий контур остальных подсистем, входящих в СО.

Наличие котлового (первого) контура предоставляет техническую возможность исключить влияние контура второго на теплогенератор. И наоборот.

В общем контуре входящие в него подсистемы развязаны по тому же принципу. И их влияние друг на друга пренебрежимо мало.

Наличие такого устройства, как гидравлический разделитель в системе отопления позволяет успешно решить указанный вопрос (балансировки потребителей и котла).

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Читать еще:  Что можно стелить на теплый водяной пол?

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

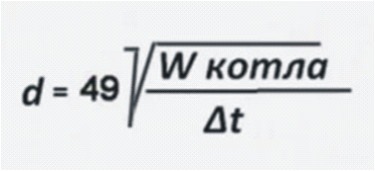

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

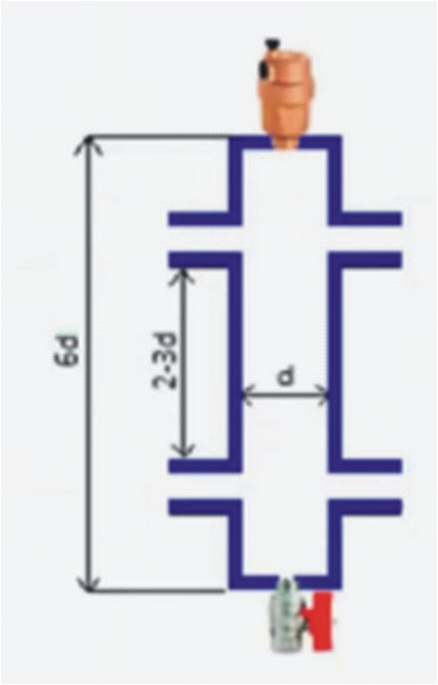

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Гидравлические стрелки

Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

  1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
  2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
  3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
    Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
  4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

  • Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
  • Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
  • Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
  • Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
  • Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
  • Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.
Читать еще:  Чем снять масляную краску с бетонной стены?

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис.1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м 3 /сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м 3 /час: 80 : 1000 : 60 = 0,001333 м 3 /сек = 0,00133 х 3600 м 3 /час = 4,7988 м 3 /час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т.д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т.д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.

Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Зачем необходим гидравлический разделитель в системе отопления

Современные отопительные системы работают по принудительной циркуляции теплоносителя. Его продвигает насос по трубам к батареям и возвращает обратно. Если частный дом небольшой и используется 1 насос, тогда никаких проблем не возникает. А вот если в системе установлены несколько циркуляционных насосов, тогда возникают следующие проблемы:

  • Насосы при работе влияют друг на друга, и нет нужной производительности;
  • Высокий износ насосного оборудования;
  • Возникают ненужные течения теплоносителя, соответственно нет необходимого прогрева батарей.

Гидравлическая стрелка в системе отопления

Гидравлический разделитель называют также термогидравлический разделитель, гидрострелка.

ОСНОВНЫЕ ФУНКЦИИ ГИДРАВЛИЧЕСКОЙ СТРЕЛКИ:

  • обеспечение балансировки работающего котла (котлового контура или первичного контура) и системы отопления (вторичного контура);
  • исключить тепловые удары;
  • обеспечить экономичную и плавную работу котла.

Все перепады давления и расхода носителя тепла в первичном и вторичном контуре благодаря гидрострелке устраняются.


КОГДА НЕОБХОДИМО УСТАНАВЛИВАТЬ ГИДРОСТРЕЛКУ?

  • Сис тема с большим расходом теплоносителя (система отопления в доме очень мощная. в доме несколько этажей, радиаторы, бойлер косвенного нагрева и теплые полы).
  • Для защиты теплообменников стальных и чугунных котлов от тепловых ударов.


Гидрострелка также обладает дополнительными функциями:

  • Сепаротор воздуха с автовоздушником.
  • Шламоуловитель ( гидрострелка выполняет функции грязевика).

ПРИНЦИП ФУНКЦИОНИРОВАНИЯ

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур или котловой представляет собой котел/гидрострелку, а большой или вторичный – котел/гидрострелку/потребитель.

Внутри гидравлического разделителя может происходить перемешивание входящей и возвратной воды и он может работать в трех режимах.


Вариант 1.
Расходы через систему отопления и через котел одинаковы

Теплоноситель проходит из котла в радиаторную систему напрямую, насосами «разгоняется» по отдельным контурам и через гидрострелку возвращается прямиком в котел.

Вариант 2.

Расход в системе отопления отчего-то уменьшился. Тогда котел работает через гидрострелку «сам на себя», нагревается и останавливается:

В любом случае – при больших расходах со стороны котлов либо при больших расходах в системе отопления – гидрострелка согласовывает между собой эти расходы.

Ещё пример использования гидрострелки приводился в статье про двухконтурный газовый настенный котел, там речь шла о том, как подключить к двухконтурному котлу бойлер косвенного нагрева.

КАК ВЫБИРАТЬ ГИДРОСТРЕЛКУ?

Эти данные считаем у себя дома и в магазине подбираем под них гидрострелку — читаем к ней паспорт и сверяем указанные в нём параметры со своими расчётными.

КАК СДЕЛАТЬ ГИДРОСТРЕЛКУ ДЛЯ ОТОПЛЕНИЯ САМОМУ?

Можно ли сделать гидрострелку самостоятельно? Конечно, можно, только нужно правильно рассчитать размеры гидрострелки! Размеры гиидрострелки можно рассчитать по формуле:

— где d – внутренний диаметр, мм (это минимальный диаметр, который будет подходить для данной котельной; если вы сделаете диаметр больше, ничего страшного); W котла – мощность котла, кВт (если котлов больше, чем один, то берём суммарную максимальную мощность); дельта t – разница между температурами теплоносителя на входе и выходе из котла.

Высота гидрострелки должна равняться шести внутренним диаметрам. Расстояние между патрубками – 2…3 внутренних диаметра.

КАКИЕ ЕЩЁ УСТРОЙСТВА ДОЛЖНА ИМЕТЬ ГИДРОСТРЕЛКА ДЛЯ ОТОПЛЕНИЯ?

Если в гидрострелку входит быстрый поток теплоносителя, то здесь он замедляется, из-за чего выделяется растворённый в жидкости газ (воздух в смысле), скапливается в верхней части гидрострелки. Чтобы воздух отсюда удалять, сверху установлен автоматический воздухоотводчик:

Также выпадает разная грязь, присутствующая в теплоносителе. Для её удаления из гидрострелки внизу устанавливается шаровый кран. Удаляется грязь открыванием этого крана время от времени.

КАК УСТАНАВЛИВАТЬ ГИДРОСТРЕЛКУ?

На всех приведённых схемах гидрострелка показана вертикально. Но её же можно устанавливать и горизонтально, работать она всё равно будет. Нужно лишь учесть направление торцевых патрубков, — чтобы воздухоотводчик выполнял своё назначение, и грязь можно было бы тоже удалить.

Вот теперь и думайте, нужна гидрострелка для отопления в вашей системе или можно обойтись? Если это достаточно простая система – радиаторная однотрубная или двухтрубная,один, максимум два или три контура отопления — то можно обойтись без стрелки, а если комбинированная,с большим количеством потребителей, то – гидрострелка вам необходима.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
