Приточно вытяжная вентиляция компактная

ТОП-7 компактных приточно-вытяжных установок с рекуператором

Приточно-вытяжные установки обеспечивают круглосуточный приток воздуха, создавая в помещении благоприятный микроклимат. Они решают вопрос притока и вытяжки воздуха в любых помещениях.

На рынке представлены модели для жилого пространства и промышленных площадей. В обзоре мы рассмотрим самые популярные установки, которые пользовались спросом в 2019 году.

VL-50S2-E, VL-50ES2-E, VL-50SR2-E

Настенная приточно-вытяжная установка (расход воздуха 51 м 3 /ч)

Для поддержания здорового микроклимата в квартире следует продумать систему приточной вентиляции. Эффективной, с точки зрения стоимости, комфорта, надежности и энергосбережения, является приточно-вытяжная установка Lossnay.

В установках Lossnay установлен запатентованный компанией Mitsubishi Electric рекуператор, где приточный и вытяжной воздух обмениваются теплотой и влагой. Зимой воздух, подаваемый в комнату, подогревается и увлажняется теплым воздухом, который удаляется из комнаты. Летом, наоборот, подаваемый воздух частично охлаждается и осушается. Это не только снижает потребление энергии, но и улучшает самочувствие.

В установке Lossnay нет движущихся частей, кроме вентилятора, поэтому она нуждается лишь в несложном обслуживании — чистке фильтра и теплообменника.

Модели VL-50 устанавливаются на стене: горизонтально или вертикально.
Воздух подается и удаляется через одно отверстие в стене диаметром 120 мм.
Расход воздуха может регулироваться (высокий и низкий).
Встроена заслонка, которая перекрывает приточный канал (режим «Только вытяжка») или оба канала, если на улице слишком холодно.
В комплекте с приборами VL-50 поставляются аксессуары для монтажа.

Управление
Модель «VL-50S2-E» — встроенный шнуровой выключатель и переключатель скорости
Модель «VL-50ES2-E» — проводной выключатель (ВКЛ/ВЫКЛ) и переключатель (ВЫСОКИЙ/НИЗКИЙ расход воздуха) сторонних производителей
Модель «VL-50SR2-E» — беспроводный ИК-пульт в комплекте

Вентилятор – основной элемент, который располагается внутри корпуса. На входе в установку вмонтирован клапан, который предотвращает возврат отработанного воздуха обратно в помещение после выключения прибора.

Компактная приточная вентиляция оснащается системой автоматического управления в виде блока присоединенного к корпусу. Пульт дистанционного управления для удобства монтируется на стене помещения.

Традиционно компактная приточная вентиляция собирается в шумоизолированном корпусе, представляя из себя законченный вентиляционный агрегат со встроенной автоматикой и системой обработки и фильтрации воздуха.

Благодаря этому компактная приточная вентиляция не имеет всех тех недостатков, которые присущи другим механическимвентиляционным системам. А низкий уровень шума и небольшие габариты дают возможность размещать эти системы прямо в жилых помещениях. Кроме того, продуманный подбор и наладка всех элементов на этапе выпуска сделали абсолютно ненужными проектирование вентиляционной системы, расчет схем движения воздушных потоков и проведение наладочных работ после монтажа.

Компактная приточная вентиляция может устанавливаться на наружной стене или внутри помещения (на чердаке, за подвесным потолком или в технологическом помещении). Для бесперебойной круглогодичной работы система комплектуется соответствующей автоматикой и канальным нагревателем для подогрева воздуха. Нагреватели могут быть водяные и электрические.

Кроме того, в настоящее время можно подобрать установки с рекуператором, который позволит нагревать воздух за счет повышенной температуры удаляемого воздуха, что обеспечит значительную экономию электроэнергии. Существуют следующие подвиды приточных систем вентиляции:

Проветриватель — приточное вентиляционное устройство, представляющее собой прибор с вентилятором и фильтром. Отличительной особенностью данного класса оборудования является отсутствие нагревателя.
Аэрогивер — широкий класс вентиляционных устройств, предназначенных для подачи свежего, очищенного воздуха с улицы в помещение. Оснащены нагревателем и климат контролем. Степень очистки поступаемого воздуха у аэрогиверов не выше H11 (Е11).
Бризер — в дополнении к функционалу аэрогивера оснащён фильтром тонкой очистки HEPA (E11), задерживающим мельчайшие частицы загрязнений;
Клапан – встраиваемый в стену прибор, подающий воздух пассивным образом, без вентилятора и нагревателя. Обладает не высоким уровнем фильтрации.
Центральная система – приточная система вентиляции, подающая воздух одновременно в несколько помещений через вентиляционные каналы.

Читать еще: Как утеплить крышу балкона из профнастила?

Компактная бесканальная приточная вентиляция в квартире рекомендована как семьям, где есть аллергики и маленькие дети, так и тем, у кого окна выходят на дорогу, рядом расположено производство или за окном неблагоприятная экология. В комнаты обычно устанавливают бризеры и аэрогиверы, на кухню — проветриватели или приточные клапаны. Все эти приборы навешиваются на стену без прокладки вентиляционных каналов. Монтаж возможен как на чистовую отделку, так и в процессе ремонта.

В общественные помещения – офисы, магазины, детские сады и школы, больницы, салоны – помимо проветривателей и бризеров, часто устанавливают центральные системы вентиляции, рассчитанные на большое количество людей и размещаемые на наружной стене здания.

Приточная вентиляция работает вместе с вытяжной системой. Если у вас нет вытяжной вентиляции или она не работает, можно организовать альтернативную вытяжку, либо установить приточно-вытяжную вентиляцию.

Настенные рекуператоры воздуха

Бытовые рекуператоры – это энергоэффективные компактные приточно-вытяжные устройства, осуществляющие как подачу свежего воздуха, так и удаление отработанного. Отличительной особенностью каждого рекуператора является возможность во время вентиляции удерживать в помещении температуру, как тепло так и холод.

Бытовые рекуператоры делятся на 2 вида:

Реверсивные — Для подачи и удаления воздуха используется один воздуховод. Т.е. воздухообмен идёт поочерёдно по одному каналу.
Перекрёстные — Для подачи и удаления воздуха используются два воздуховод . Т.е. воздухообмен идёт одновременно по разным каналам.

Наша компания начиная с 1998 года занимается продажей и профессиональной установкой приточной вентиляции в Красноярске и пригороде. Мы подберём оптимальный вариант на любой бюджет!

В нашем магазине вы можете заказать выезд специалиста, расчёт и монтаж вентиляционного оборудования любой сложности

Центр вентиляции «Велес»

С 1998 года продаём и обслуживаем кондиционеры и системы вентиляции в Красноярске

Наши магазины:

Центр вентиляции «ВЕЛЕС»
Взлетка
ул. Авиаторов, 27

+7 (391) 298-91-10
+7 (391) 259-59-43

Почта Центра вентиляции Велес на Авиаторов:
veleskrs@yandex.ru

Хозтовары «Велес всё для дома»
Солнечный
Проспект Молодежный, 25

Типы бытовых приточно-вытяжных установок

Условно все ПВУ для дома можно разделить на локальные или компактные приточно-вытяжные установки и на общедомовые или канальные приточно-вытяжные установки. Как явствует из названия, первые ПВУ служат для вентиляции отдельных помещений, а вторые — для обеспечения воздухообмена всей квартиры или частного дома.

Читать еще: Напольное покрытие для кухни и прихожей

Основные плюсы компактных ПВУ — в отсутствии необходимости в прокладке воздуховодов под потолком. В простоте монтажа, который не займет много времени, а также в цене, которая меньше, чем у канальных приточно-вытяжных установок. Но есть у компактных установок приточно-вытяжной вентиляции и минусы — во-первых, они не отличается хорошей звукоизоляций, т.е. будут ощутимо шуметь при работе, это «плата» за их небольшие размеры. Во-вторых, для таких ПВУ еще нужно найти место в той комнате, где их предстоит установить, что может стать проблемой.

Понятно, что общедомовые приточно-вытяжные установки стоят дороже, зато и обеспечивают вентиляцией всю квартиру или дом.

Вытяжная вентиляция

Начинать диагностику проще всего с вытяжной вентиляции, которая есть во всех многоквартирных домах. От нее зависит, насколько хорошо душный и грязный воздух выводится из помещения. Чтобы проверить вытяжную вентиляцию, поднесите тонкую полоску бумаги (например, газеты) к вытяжному отверстию. Если бумагу притягивает к нему, то все в порядке. Если нет, то силы тяги не хватает. Во многих случаях проблему можно решить вытяжным вентилятором. Цена такой вытяжной вентиляции доступна: 1 000 – 5 000 рублей.

Технические характеристики

Минимальный расход воздуха	440 м 3 /ч
КПД рекуператора	90 %
Подключение	230/50
Размер	1080х920х275 мм
Вес установки нетто	33,2 кг
Вес в упаковке	39 кг

Функциональные особенности

Описание

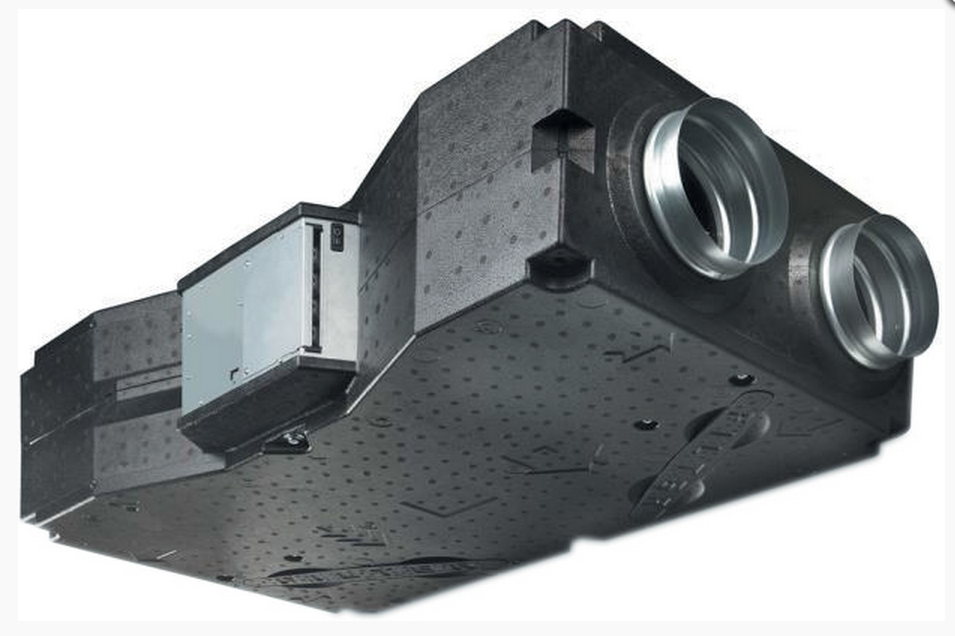

Приточно-вытяжная установка STAR — это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.

Конструкция

Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.

Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125°С.

В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.

При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).

Установка предназначена для монтажа непосредственно к круглым воздуховодам.

Отличительные особенности

Встроенная система автоматики
Самодиагностика ошибок
Программируемый пульт управления с ЖК-дисплеем в комплекте
Функция программирования недельного расписания работы установки
КПД рекуператора до 85-90% при максимальном расходе воздуха
Степень фильтрации EU5
Контроль загрязнения фильтра по времени наработки с изменяемым параметром
Бесперебойная работа без обмерзания при температуре до -15С
Два режима работы при температуре ниже -15С:
- автоматический режим оттаивания рекуператора
- режим предотвращения обмерзания с подключением внешнего электронагревателя

Читать еще: Почему трескается наливной пол?

Монтаж

Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.

Не допускается:

использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.

Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.

Проверка надежности электрических соединений производится не реже 1 раза в год.

Приточно-вытяжная система

Вентиляция зданий должна выполняться одновременно эффективно и экономично. Приточно-вытяжная система монтируется не занимая много места, а ее обслуживание не вызывает трудности. При этом к установкам предъявляется ряд требований:

возможность регулировки работы;
отсутствие чрезмерного шума;
защита от обледенения и перегрева;
длительный срок службы;
универсальный монтаж;
очистка поступающего воздуха;
долговечность фильтров тонкой и грубой очистки.

Приточно-вытяжная система удаляет из помещения воздух и подает очищенный. Разница температур в здании и на улице ведет к значительным теплопотерям при вентиляции. Поэтому для повышения энергоэффективности в установках Royal Clima используется запатентованный рекуператор.

Варианты систем вентиляции для квартиры

Вид приточной вентиляции	Производительность	Фильтрация	Дополнительные параметры	Цена с монтажом
Приточный клапан	от 0 до 54 м3/ч на одну комнату	нет	нет	5 900 руб
Проветриватель	от 10 до 160 м3/ч на одну комнату	либо угольный фильтр, либо грубый фильтр G3	подогрева воздуха нет, низкий уровень шума, 7 скоростей	22 490 руб
Бризер	от 30 до 130 м3/ч на одну комнату	три фильтра: тонкий фильтр F7, НЕРА фильтр H11, угольный фильтр	подогрев от -40°С до +25°С с климат-контролем, средний уровень шума, 4 скорости	28 900 руб
Центральная приточная вентиляция	около 300-500 м3/ч на всю квартиру	дополнительные фильтры за отдельную доплату: грубые фильтры G3-G4, тонкие фильтры F5-F7, угольные фильтры	водяной или электрический обогрев воздуха, низкий уровень шума, за дополнительную плату можно установить модули охлаждения и увлажнения воздуха	около 100 000 руб + расходы на дополнительные модули + затраты на ремонт

По всем параметрам компактная приточная вентиляция не уступает центральной. Что касается стоимости, то для большой квартиры дешевле установить 2-3 проветривателя или бризера, чем тратить деньги на центральную вентиляции. И еще столько же на ремонт после прокладки воздуховодов.
