Обратный клапан для вентиляции куда ставить?

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

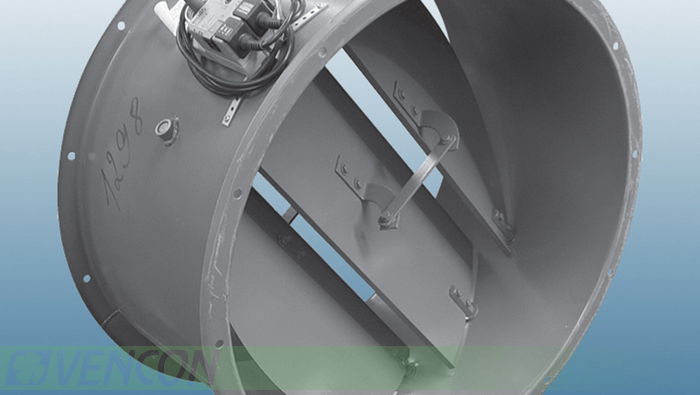

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система — в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Самодельный обратный клапан

Изготовление самодельного вытяжного затвора актуально в тех случаях, когда вентканал или вентиляционная решётка нестандартной формы или размеров. Самодельная конструкция обойдётся дешевле, чем подгон коробки воздуховода под стандартные размеры. Если в доме функционирует естественная вентиляция, обратный клапан лучше изготовить мембранного или одностворчатого типа из жёсткого материала. Перед тем как сделать обратный клапан, стоит уделить внимание таким нюансам:

  • Пластина должна плотно прилегать к стенкам корпуса устройства, чтобы не образовывались щели, пропускающие воздух.
  • Должен быть исключён стук пластины, особенно если в воздуховоде направление воздушных потоков часто меняется.
Читать еще:  Покрытие для бетона в гараже

Для изготовления лопастей можно использовать лавсановую плёнку, диаметр которой должен превышать отверстие вентиляционной трубы. Чтобы плёнка не деформировалась при обратной тяге, можно прикрепить решётку, на которую она будет опираться. Простейшие обратные клапаны изготавливаются из решётки, к которой приклеивается плёнка с двух её сторон.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Разновидности

Клапан типа «бабочка»

Чтобы правильно выбрать это устройство, необходимо знать, как и где будет использоваться механизм.

В зависимости от того, из какого материала изготовлена конструкция, обратные клапана разделяют на два вида:

  • оцинкованные (этот вид хорошо противостоит коррозии, но на стенках накапливается конденсат);
  • пластиковые (достаточно практичные и удобные при монтаже).

В зависимости от формы различают:

  • прямоугольные;
  • круглые.

В зависимости от расположения заслонок эти клапана разделяют на следующие виды:

  • горизонтальные;
  • вертикальные.

Выбор в этом случае зависит от направления движения воздушного потока в системе вентиляции.

Как соединять пластиковые водопроводные трубы, Вы можете узнать здесь.

А эта статья расскажет, какие бывают обратные клапаны для отопления.

В зависимости от функционального назначения обратные клапана разделяются на следующие типы:

  • Механизм типа «бабочка».

Заслонка такого типа клапана состоит из двух пластин, которые взаимноподружиненные.

Принцип действия заключается в том, что пластины открываются при нагнетаемом воздушном потоке, а закрываются под воздействием пружинного элемента. Наиболее распространенным применением этого механизма является сочетание с достаточно мощным вентилятором.

  • Мембранный бытовой тип.

Особенностью конструкции является гибкая пластиковая заслонка, которая под воздействием воздушного напора открывается, а при его исчезновении герметично прижимается к корпусу.

Этот тип механизма можно применять только с маломощными бытовыми вытяжными вентиляторами.

Пример лепесткового клапана

  • Лепестковый тип. Принцип действия абсолютно аналогичен предыдущему случаю, однако с той разницей, что заслонка жесткая и закрепляется на оси.
  • Гравитационный тип. Особенностью обратного клапана этой модели является то, что пластины открываются воздушным потоком, а закрываются под действием собственного веса.

Как устроен и как работает обратный вентиляционный клапан?

Обратный вентиляционный клапан, независимо от его вида и размера, представляет собой затвор, открытие которого осуществляется потоком воздуха только в одну сторону. Во время смены направления воздушного потока затвор закрывается, не давая воздуху идти в неправильную сторону.

Для воздуховодов обычно используются обратные клапаны в форме диска (круглые), гораздо реже — прямоугольные.

Обратный клапан нередко устанавливается даже тогда, когда предрасполагающих к обратной тяге условий нет.

Назначение

Основное предназначение – для защиты от опрокидывания тяги (чтобы воздух по вентиляционной системе шел только в том направлении, которое требуется на данном участке, и не мог идти в другом). Устройство предназначено как для приточных, так и для вытяжных воздуховодов.

Обратный клапан может быть полезен при следующих условиях:

  1. Недостаточно приточного воздуха (например, нет приточной вентиляции, либо она засорена и не функционирует).
  2. Наличие в помещении сразу нескольких вытяжных отверстий, с увеличением тяги в одном из них (например, интенсивная работа одного вентилятора при неработоспособности других).
  3. Сильная тяга в печной трубе при горении топлива, с образованием обратного хода воздушных потоков в канале с естественной вентиляцией.
  4. Неправильно смонтированные вытяжные трубы на крыше здания (в так называемой зоне ветровой тени).
  5. Сильная вытяжка в квартире, располагающейся в многоэтажном доме.
  6. Имеет смысл ставить обратный клапан в зимнее время для помещений, где в заморозки отключается вентиляция (в том числе для защиты от отравления угарным газом).

Где может устанавливаться?

Возникает резонный вопрос о том, где можно ставить это изделие. На самом деле используется он во многих видах помещений и на различных участках воздуховода. Установить его можно не только в квартирах и частных домах, но и в производственных и коммерческих помещениях.

Обратный клапан на вентиляцию

Поставить устройство можно в следующих системах:

  • в системах естественной вентиляции;
  • в принудительных приточных и в вытяжных системах.

Целесообразно использовать устройство в следующих зданиях-помещениях:

  • в частных и многоквартирных домах;
  • на различных предприятиях (производственные помещения);
  • для кухни и туалета, если в них стоят вытяжки (в этом случае клапан ставится на отверстии вентшахты, и не дает вытяжке нагнетать воздух обратно в помещение).

Классификация

Существует несколько разновидностей данного устройства, которые различаются по нескольким параметрам.

Разновидности по оси вращения затвора:

  1. Горизонтальный вид.
  2. Вертикальный вид.

Разновидности по материалу изготовления:

  • металлический, из оцинкованной стали (используются гораздо реже пластиковых, ибо, несмотря на прочность, подвержены ржавчине, конденсату и издают слишком громкие звуки при работе);
  • пластиковый (лишены недостатков металлических аналогов).

Разновидности по сфере применения:

  1. С подогревом (для условий, где прибор будет находиться в контакте с теплым и холодным воздухом попеременно, что может привести к образованию наледи).
  2. Без подогрева (для помещений и систем, в которых отсутствует вероятность обмерзания).

Типы обратного клапана по строению изделия:

  • одностворчатые;
  • двустворчатые (так называемая бабочка или лепестковый тип);
  • мембранные;
  • «жалюзи».

Разновидности по форме (для вентиляционных каналов разного сечения):

  1. Прямоугольные.
  2. Круглые (в виде дисков).

Где продается и сколько стоит?

Приобрести обратный клапан можно в магазинах вентиляционных изделий и оборудования. Стоимость зависит от того, какой именно тип клапана и какого размера вам нужен.

Примерная стоимость различных моделей:

  • модель ВЕНТС КОМ 125 мм – 290 рублей;
  • ВЕНТС КОМ 100 мм – 250 рублей;
  • ВЕНТС КОМ 150 мм – 290 рублей;
  • ВЕНТС КОМ 200 мм – 320 рублей;
  • ВЕНТС КОМ 315 мм – 550 рублей;
  • ВЕНТС КОМ 1600х350 мм – 2500 рублей;
  • ВЕНТС ГФК (гравитационный под тройник) 160 мм – 830 рублей;
  • ВЕНТС КОМ 250 мм – 420 рублей;
  • ВЕНТС ГФК (гравитационный) 140 мм – 760 рублей;
  • ВЕНТС КОМ (прямоугольный) 1400х200 мм – 2010 рублей.

Обратный клапан на вентиляцию своими руками (видео)

Как правильно выбрать?

Выбирать обратный клапан нужно правильно, обращая внимание на характеристики вашего вентиляционного оборудования и подбирая модель с соответствующими параметрами.

Первым делом стоит задуматься над температурой окружающей среды в месте эксплуатации изделия. Кроме того, задумайтесь над скоростью появления засоров, так как частые засоры свойственны работе вентиляции в условиях регулярного интенсивного ветра (обычно на открытых участках).

Даже таких данных уже достаточно для более-менее грамотного подбора изделия. При слишком холодных условиях работы лучше не использовать клапан «бабочка», так как он просто обледенеет. А вот проблему с частыми засорами решить нельзя – клапаны любого типа загрязняются одинаково быстро.

Нужно также задуматься над тем, какой установлен вентилятор, для которого и будет монтироваться клапан (если речь идет про принудительную систему вентиляции). Если вытяжка будет работать слишком плохо (с низкой тягой), то обратный клапан попросту станет заслонкой воздуховода, но своей основной функции выполнять не будет.

Подбирать вентилятор нужно с такой мощностью, чтобы она соответствовала условиям эксплуатации. Например, для кухни нужно брать во внимание значение коэффициента 10, а для санузла – 7. Не бойтесь покупать дополнительно вытяжной вентилятор для усиления тяги.

Итоги и выводы

Как показывает практика, иногда решение большой проблемы лежит на поверхности. Например, обратный клапан своими руками можно соорудить даже из обычного тетрадного листа.

Простая и одновременно эффективная конструкция позволит сделать временный заслон от обратной тяги.

Ну а дальше можно подумать и над более долговечной конструкцией, воплотив принцип мембранного клапана в более долговечных материалах, чем бумага из школьной тетради и полоска скотча.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

  1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
  2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.
