Кровельные трубы для вентиляции

Система вентиляции VILPE

Вентиляционные выходы VILPE (Финляндия)

*Наша компания является официальным дилером VILPE в Москве и Подмосковье. Осуществляем продажу утеплителя ПАРОК ЭКСТРА по конкурентным ценам и профессиональный монтаж.

VILPE Vent — это система вентиляции для коттеджного строительства, включающая вентиляционные трубы, кровельные вентили и вентиляторы, вентиляционные выходы воздухоочистителей и канализации, а также водосточные фитинги, антенные выходы и резиновые уплотнители.

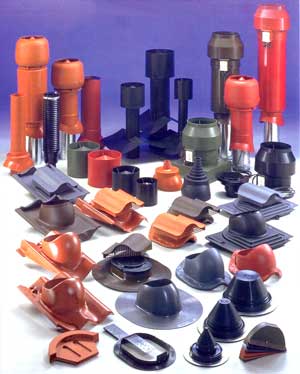

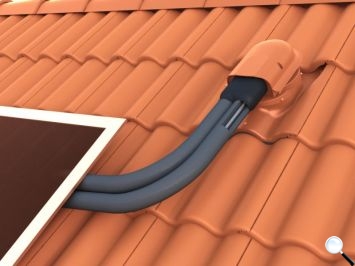

Ассортимент VilpeПроходной элемент Solar

Торговая марка VILPE Vent принадлежит известной финской компании SK-Tuote OY, которая в области производства кровельных аксессуаров и креплений для теплоизоляции достигла мирового признания.
Принудительная вентиляция внутренних помещений, на фоне применения новых строительных материалов, становится все более актуальной. Vilpe – это используемые в коттеджном строительстве вентиляционные установки, в которые включены вентиляторы и кровельные вентили, вентиляционные выходы воздухоочистителей и канализации, а также резиновые уплотнители и водосточные фитинги.

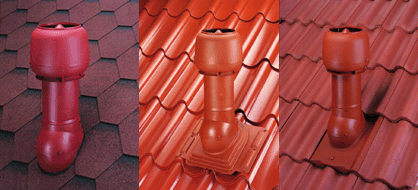

ХАРАКТЕРИСТИКИ КРОВЕЛЬНЫХ ТРУБ VILPE-VENT

— содержит все виды вентиляционных элементов, которые могут быть необходимы для частного дома
— палитра из шести цветов
— оформление в одном стиле
— может быть установлена и на готовые кровли
— несложная, герметичная конструкция, собранная в соответствии со всеми требованиями
— прошла испытания временем при различных климатических условиях
— для изготовления использовано антикоррозийное сырье
— воздействие ультрафиолета не оказывает пагубного влияния на внешний вид изделий
— вертикальная установка возможна вне зависимости от вида кровли

Для изготовления кровельных вентиляционных труб Vilpe используется ударопрочный полипропилен самого высокого качества, способный выдерживать возможные атмосферные и температурные перепады. Чтобы обеспечить плотное соединение на кровлях любого вида, применяют кровельные проходки, соответствующие типу используемого материала. Разнообразие цветовой гаммы, позволяющие подобрать желаемый оттенок нужных элементов кровли, это еще один плюс в пользу качества вентиляции Vilpe.

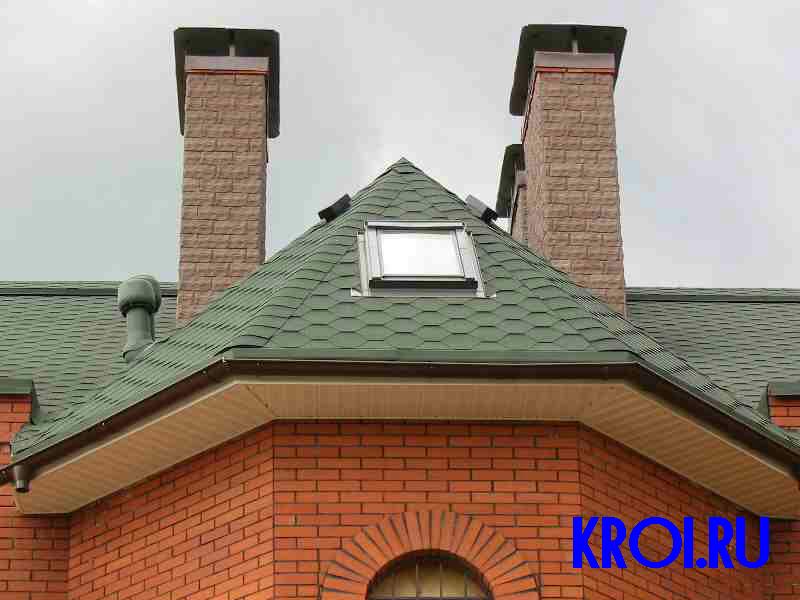

Кровля вашего жилища станет достойным продолжением фасада, если вы остановите свой выбор на изделиях серии Vilpe.

Система вентиляции VILPE

Подкровельная вентиляция

Для того чтобы в мансардах и в кровельных конструкциях не образовывался конденсат, применяют подкровельную вентиляцию. В тех кровлях, в которых продумана вентиляция, изолирующие свойства теплоизоляционного слоя сохраняются, а это означает, что даже в сильные морозы он не промерзает, сохраняя тепло в жилище, и позволяя хозяевам сэкономить на дополнительном отоплении.

KTV- подкровельная вентиляция скатной кровли, в числе комплектующих которой: инструкция по монтажу, вентиляционный элемент с защитной решеткой, элемент проходки, переходник и трубы.

ALIPAI — подкровельная вентиляция
Максимальное снижение появления конденсата на нижней поверхности кровли — вот предназначение вентиляторов ALIPAI. От того, насколько сырой воздух в помещении, каково состояние парозащиты и что собой представляет форма кровельных конструкций, зависит объем принудительной вентиляции кровли. Как правило, вентиляторы устанавливаются во время кровельных работ.

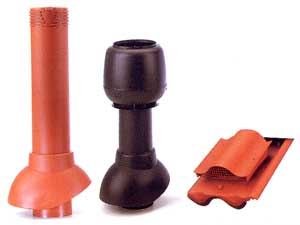

Кухонные вентиляционные выходы

В том случае, если у вентиляции, расположенной на кухне, либо в любом другом месте есть самостоятельный двигатель, используется Huopa vilpe 125/160 — выход бытового вентилятора или кухонной вытяжки с изолированной трубой диаметром 125/160 мм, без двигателя. Чтобы на вентиляционных рудах не скапливалась влага, в качестве изолирующего слоя выходной трубы используется полиуретан. К тому же, выходная труба еще имеет защитный колпак.

Huopa vilpe 125/160 – для мягких кровель таких как: Ruflex Katrilli, Тегола Классик и любые виды Shinglas
Pelti vilpe 125/160 – для металлических кровель
Tiili vilpe 125/160 – для керамических кровель

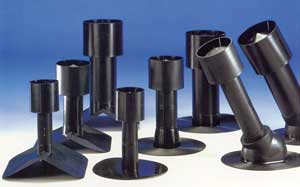

Элементы вентиляции кровли канализационных стояков

Всем известно, что в результате образования в канализационной системе газов, оказывающих разрушающее действие на трубы, могут появиться неприятные запахи. Именно по этой причине нужно обязательно продумать наличие вентиляционных выходов в канализационной системе. Чтобы не вызвать замерзание льда на поверхности труды, нельзя закрывать защитным колпаком вентиляционные выходы канализации.

Huopa vilpe 110 – вентиляционный выход канализации с трубой диаметром 110мм.
Huopa vilpe 110/160 – вентиляционный выход, изолированный полиуретаном, с трубой диаметром 110/160мм. Даже в период затяжных морозов изолированная вентиляционная труба не подвержена оледенению. Кроме того, во время очистки водяных заторов исключается появление неприятных запахов .
Huopa vilpe 110 – для мягких кровель
Pelti vilpe 110 – для металлических кровель
Tiili vilpe 110 – для керамических кровель

Вентиляторы с электродвигателями

Широкое применение как бытовые вентиляторы, нашли себе вентиляторы Vilpe с электродвигателями. Их основное предназначение – воздухообмен внутренних помещений. Принудительная вентиляция, в условиях применения современных строительных материалов, просто необходима. Тем более в холодное время года. Практически все время она должна работать на низких оборотах.
Вентилятор, идеально подходящий для любого типа кровли – это Vilpe. Трубы со всех вентилируемых помещений, подводятся к вентилятору, через распределитель .

Читать еще:  Покрытие для бетона в гараже

E190P – классический тип вентилятора, высота700 мм., оснащен встроенным шумопоглотителем, диаметр трубы 125/225мм. Тип кровли является определяющим для выбора основания кровельной проходки.
E190К – применяется на трубах с четырехгранным сечением. Прокладка, снижающая шум от вибрации, позволяет сократить шумопоглотитель. Размер основания 300х300.
E190S – применяется для совершенствования естественной системы циркуляции воздуха, которая имеет выход на крышу, а кроме того, для создателей вентиляционных систем используется как уже готовый элемент. Имеет переходное кольцо, позволяющее выполнить соединение с трубой D=125мм или D=160мм.

Водосточные фитинги

АМ-ТЕНО – водосточный фитинг безвоздушного потока. Конструкция: для изготовления АМ-ТЕНО водосточного фитинга безвоздушного потока используются устойчивые к коррозии, ударам, и различным метеоусловиям — HD-пoлиэтен (50 и 75мм) и полипропилен (110мм). Зажимающий фланец изготовлен из нержавеющей стали. Унифицированная прокладка из SBS-резинoбитума, применяется для кровель из битумных плиток. Однослойные кровельные материалы также могут быть использованы в качестве прокладки.

AM-TEHO – специально для того, чтобы при сильном дожде, резко увеличить пропускную способность воронки, в водосточных фитингах предусмотрен фильтр безвоздушного потока. Во время сильного дождя, фильтр позволит создать в водоприемной воронке небольшой уровень воды, что обеспечит создание в трубе давления, затягивающего воду в водосток. Пропускная способность увеличится, вода будет вытекать одним сплошным потоком, без завихрений.

При слабом дожде эффект безвоздушного потока не возникает и AM-TEHO воронка работает как обычная водоприемная воронка. Так называемый эффект безвоздушного потока возникает лишь во время сильного дождя, а в остальное время AM-TEHO выполняет свои функции простой водоприемной воронки.

Кровельные проходки для вентиляционных труб

Huopa – проходной элемент для мягкой кровли
Classic – проходной элемент для непрофилированной, фальцевой или уже готовой кровли (основание, уплотнители, шурупы).
Pelti – проходной элемент для металлической кровли с профилем монтеррей (основание, уплотнитель проходки, уплотнитель нижнего основания, шурупы)
Tiili – проходной элемент для керамической кровли (основание с уплотнителями, уплотнитель нижнего основания, шурупы)

Уплотнители антенн и труб вентиляционных

SKT –для герметизации проходки через битумную гидроизоляцию используют уплотнители. Сильфонное строение уплотнителей позволяет их использовать и на скатных кровлях. Фанец НТ рекомендуется использовать как дополнение при проходке через парозатвор .

LKT — для уплотнения сантехнических трапов и влагозатворов служит фланец с радиусом 150 мм. Фланца изготавливается из резины ЕРDM.
Сборка: С помощью горячего битума выполняется соединение уплотнителя SKT с гидроизоляцией, после чего уплотнитель, с помощью металлического зажима крепится к трубе. Чтобы приклеить Фланец НТ к паро — и влагозатвору используется горячий битум. Фланец необходимо закрепить зажимом из нержавеющего материала, если будут уплотняться соединения с давлением воды.

SK-ROOFSEAL – пластичный уплотнитель из резины ЕРDM , предназначенный для профилированных металлических кровель. Для более удобного формования уплотнителя по профилю кровли, по нижнему краю уплотнителя выполнена вулканизация тонким слоем алюминия
Сборка: крепление уплотнителя к кровле выполняется шурупами, а затем заполняется герметизирующей массой, а для укрепления соединения с трубой используют металлические зажимы. Шурупы, металлический зажим и герметизирующая масса входят в штучную упаковку.

Всегда качественные товары по низкой цене. Любые формы оплаты. Доставка по Москве и регионам. Посмотреть цены.

В нашем шоу-руме представлены почти все популярные модели кровельных материалов и аксессуаров для крыши. Смотреть фото стендов .

До реконструкции

После реконструкции

Полная реконструкция крыши. Переделка холодного чердака в теплый второй этаж. Посмотреть другие объекты >>

Область применения Vilpe Vent

1Дома с мансардой. Видео.
2 Самодельная яхта дома
3Выбор водосточной системы
4Влияние влажности на утеплитель
5Кошка на крыше, а кот еще выше! Фотоконкурс.

Кровельный портал «Крой.ру» © 2003-2021 г.

Адрес: 108840, г. Москва, г.Троицк Тел.+7(903)765-16-24

Кровельная вентиляция Металл Профиль

Для удаления влаги из вентилируемого зазора между утеплителем и металлочерепицей МОНТЕРРЕЙ. Устанавливается не далее 60 см от конька.

Читать еще:  Можно ли клеить обои на голые стены?

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Выход универсальный Металл Профиль для металлочерепицы D110/200 (внутр /высота)

Выход универсальный служит как для удаления запахов, компенсации давления в канализационной системе, так и создания нормального воздухообмена в доме при наличии вытяжки.

Проходной элемент не требуется.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Монтаж кровельной вентиляции

Монтаж элементов кровельной зоны осуществляется по следующему алгоритму:

  1. На кровельном металле обозначается в соответствии с шаблоном будущий разъем для трубы, который затем вырезается.
  2. Саморежущим болтом закрепляется кровельная проходка для вентиляции, с предварительно нанесенным герметизирующим уплотнителем.
  3. В проходку помещается выходной элемент, который должен быть расположен строго вертикально, для этого используется уровень. Затем выход закрепляется болтами.
  4. Воздуховод помещения объединяется с выходом для вытяжки. С целью соединения применяется рифлёная труба. С трубой проводится процедура герметизации, пароизоляции, гидроизоляции и утепления. Места прохождения рекомендуется обработать герметиком и лентами для фиксации.

Как выбрать и где купить кровельную вентиляцию

Чтобы правильно выбрать элементы кровельной вентиляции, необходимо определиться, какую часть дома необходимо обеспечить вентиляцией: жилое помещение, подкровельное пространство или канализационную систему? Это повлияет на выбор соответствующих элементов. Идеально, если всё вышеперечисленное будет вентилироваться.

Выберите производителя ― в зависимости от этого будет различаться комплектация. Если вы приобретаете продукцию Vilpe, следует уделить внимание подбору каждой составляющей ― например, в зависимости от цвета кровли, типа и рельефа кровельного материала, выберите проходной элемент. Также определитесь с диаметром и типом трубы ― она может быть неутеплённой и утеплённой, соответственно. Второй вариант особенно актуален для северных регионов либо для выходов вытяжки вне зависимости от климата. В нашем интернет-магазине представлены все необходимые элементы кровельной вентиляции ― выбирайте, заказывайте!

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

  • выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
  • крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
  • труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
  • изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
  • участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

  • труба;
  • проходной элемент со смонтированным колпаком;
  • адаптер диаметра 125-110.

Используется при соединении с воздуховодами:

  • утеплена по всей длине;
  • комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
  • является простой в установке;
  • разработана для использования в сложных климатических условиях.
  • Кровельная система
  • Кровельный инструмент
  • Ошибки монтажа
  • Устройство кровли
  • Монтаж элементов кровельной системы
  • Монтаж вентиляционных и проходных элементов
  • Монтаж элементов безопасности кровли
  1. Главная
  2. Инструкции
  3. Монтаж кровельной системы Металл Профиль
  4. Монтаж вентиляционных и проходных элементов

+7 (495) 789-96-72
+7 (495) 989-98-72
(многоканальный)

Ассортимент и назначение элементов для решения различных задач по организации вентиляции помещений в коттеджном строительстве.

Важным условием грамотного строительства дома является не только возведение фундамента, стен и кровли, но и устройство правильной вентиляции в помещении. Современный дом, соответствующий всем принципам теплосбережения и энергоэффективности, является довольно герметичной конструкцией, что действительно позволяет существенно сэкономить на энергоносителях для обогрева в холодный период или кондиционировании в жаркое время года.

Но для создания благоприятного микроклимата в помещении необходимо также обеспечить правильный воздухообмен, или, иными словами, вентиляцию дома. Как правило, вентиляция необходима и показана к монтажу в кухонных зонах, санузлах и подвальных помещениях. При монтаже вентиляционных выходов в этих зонах воздухообмен начинает происходить при условии открытого окна, через которого обеспечивается приток свежего воздуха, а через предусмотренные вентиляционные каналы и трубы влажный отработанный воздух удаляется из помещения.

Читать еще:  Покрытие напольное поливинилхлоридное гетерогенное

Люк для кровель из гибкой черепицы

Люк применяется:

  • для выхода на труднодоступные участки кровли из чердачных помещений
  • для доступа в подкровельное пространство сложных по конфигурации кровель (для ремонта и профилактики печных труб, вентиляционных систем и других коммуникаций)
  • в качестве пожарного выхода на кровлю

Конструкция люка:

Люк выполнен из ударопрочного, метео- и ультрафиолетоустойчивого полипропилена, не подверженного коррозии, что позволяет применять люк в атмосферных условиях промышленных зон и морских побережий. Комплект включает оклад с фланцем и крышку. Направление открывания люка на выбор. Ручка на внутренней стороне крышки. Замки на внешней и внутренней поверхности крышки (по 2 штуки).

Размеры:

  • Размер отверстия 600 х 600 мм
  • Общий размер 963 х 963 х 160 мм
  • Ширина фланца оклада 150 мм.

Монтаж кровельного люка на битумной кровле:

Люк герметично устанавливается на кровле. Фланец оклада покрывается битумным клеем и приклеивается между двумя слоями битумного материала. Рифленая поверхность фланца улучшает герметичность соединения. Возможный конденсат на внутренней поверхности крышки отводится по специальному пазу и выводится через отверстие на нижней грани оклада. Люк прост в эксплуатации, не требует ухода. Подобранный под цвет кровли люк не нарушит эстетику фасада вашего дома.

Общие требования к вентиляционным трубам

Воздуховоды в системе вентиляции занимают значительную часть. Через эти коммуникации организуется вывод использованного воздуха наружу или, напротив, подача его в помещения.

Вентиляционную систему устанавливают на года, поэтому к трубам и другим элементам предъявляют особые требования, а процесс монтажа подчиняется правилам.

Несколько важных моментов, касающихся воздуховодов, рассмотрим в фотогалерее:

Если вы решили самостоятельно оформить выход вентиляционной трубы на кровле, то рекомендуем два варианта: из оцинкованной стали или из пластика. Оба варианта представлены на рынке вентиляционного оборудования в большом количестве, от стандартных полуметровых изделий до труб увеличенной длины.

Для самостоятельного изготовления обычно используют листы тонкой оцинкованной стали, которую легко обрабатывать подручными инструментами. Она подходит для монтажа на крыше по своим характеристикам, при этом создание трубы, переходника и «грибка» обходится недорого.

Технология установки трубы на крыше

Перед тем как начинать вывод воздуховода, нужно закончить обустройство инженерных коммуникаций внутри здания, закрепить воздуховод. Список инструментов, который необходим для выполнения монтажных работ, будет зависеть от выбранного кровельного материала. В результате могут понадобиться:

  • ножницы по металлу;
  • зубило;
  • электрический лобзик;
  • электродрель;
  • обязательно строительный уровень;
  • маркер для нанесения необходимой разметки.

Этапы оборудования узла прохода

  • Определяется участок на крыше для выполнения монтажа проходного компонента вентиляционной системы. В данном случае необходимо учитывать конструктивные особенности кровли, требования СНиП.
  • Производится разметка: отмечаются контуры расположения вентиляционной трубы. Далее в кровельном покрытии, утеплительном, гидроизоляционном слое вырезается отверстие соответствующего диаметра (инструмент для этого подбирается в зависимости от типа материала).
  • Далее по шаблону наносится разметка расположения проходного узла, просверливаются отверстия под крепления саморезами.
  • Поверхность крыши очищается от грязи, обязательно убирается влага.
  • Перед установкой уплотнителя в предназначенном месте, на его нижнюю поверхность наносится слой герметика.
  • Далее на прокладку монтируется проходной компонент, который фиксируется саморезами.
  • В узел прохода вставляется труба вентиляции, обязательно проверяется строительным уровнем ее вертикальность размещения, только после этого она закрепляется шурупами.

Когда установка трубы закончена, необходимо проверить насколько плотно проходной компонент прилегает к кровле. При его нормальном прижатии к поверхности крыши, из-под прокладки конструкции «полезут» излишки герметика. Также необходимо обеспечить герметизацию выхода трубы на крышу со стороны чердачного помещения.

Дополнительные элементы конструкции

Чтобы не допускать в будущем попадания в воздуховод атмосферной влаги, различного мусора для вентиляционной трубы можно использовать специальный колпак, который состоит из следующих элементов:

  • от атмосферных осадков будет защищать крышка в форме зонта;
  • для отведения стекающей с верхушки воды обустраивается капельник.

Если длина кровельного ската более трех метров (недостаточно естественной тяги), кроме вентиляционного воздуховода на кровле обустраиваются аэраторы, обеспечивающие между теплоизоляционным и кровельным покрытием циркуляцию воздушного потока.
