Как утеплить гидроаккумулятор на зиму?
Как утеплить скважину: лучшие способы сохранить воду в зимний период
Водоснабжение большинства дач и коттеджей, построенных за городом, осуществляется из скважины, пробуренной на участке. В летнее время проблем с эксплуатацией данного источника не возникает. С наступлением холодного времени года появляется риск замерзания обсадной и подающей трубы. Чтобы не допустить возникновения перебоев в подаче воды, владельцу дома приходится подумать, чем и как утеплить скважину на зиму. Защитить сооружение от замерзания можно с помощью подручных материалов: сухих листьев, опилок, торфа, соломы или сена. Эффективнее применять для этих целей современные минераловатные утеплители, используемые в строительстве для теплоизоляции конструкций. Решить проблему раз и навсегда позволяет монтаж кессона – герметичного металлического или пластикового колодца, закрывающегося на зиму крышкой, утепленной пенопластом. В любом случае работы по утеплению обсадной колонны и труб, подводящих воду в дом, необходимо провести заблаговременно.
Обустройство зимней скважины
Особенность обустройства зимней скважины заключается в защите от промерзания, поэтому водозабор можно эксплуатировать круглый год для подачи чистой воды в дом.
Котлован оборудован кессоновой камерой, который погружается внутрь ниже уровня промерзания почвы. Он закрывается утепленной крышкой, а внутри устанавливается насосный механизм, трубопровод и оголовок. Колодец, в зависимости от конструкции и гидрологических характеристик, может потребовать проведения работ по утеплению.
- Утепляются наружные стенки (например, пенополистиролом или пенополиуретаном).
- Устанавливается теплая крышка, декоративный деревянный домик — в конструкции могут использоваться утепляющие материалы минеральная вата, керамзит и т.д.
Кроме утепления, данные решения защитят колодезную воду от попадания мусора и посторонних предметов с поверхности.
Вода находится под большим давлением, поэтому она не промерзает и попадает через подземный трубопровод в дом. В холодных регионах стенки кессона дополнительно утепляют пенопластом или другим материалом.
Водоподводящая труба прокладывается от колодца в дом ниже уровня промерзания почвы. Труба обязательно должна иметь уклон в сторону колодца для слива воды из системы.
завод воды в дом
В обоих случаях — скважина или колодец — участок подводящей трубы, поднимающийся выше уровня непромерзания, проходящий через неотапливаемый подвал или подпол, должен защищаться подогревающим кабелем и слоем утеплителя. Подогревающий кабель может располагаться как внутри водопроводной трубы, так и снаружи. В колодец или скважине на воду утепление труб необходимо для безаварийной работы зимнего водопровода.
Утепленный вариант можно применить на абиссинском водозаборе, но придется прогревать котлован в холодное время, чтобы защитить его от промерзания.
К потребителю вода из колодца может подаваться двумя видами насосов.
- Поверхностный насос (насосная станция) размещается в доме, поэтому Вам не придется тянуть электрический кабель к колодцу. В силу специфики конструкции такой насос не может поднять воду с глубины более 9 м и при работе создает достаточно сильный шум. По возможности устанавливайте водоподъемное оборудование данного типа в отдельном техническом помещении. Существуют поверхностные насосы с эжекторами, способные поднимать воду с глубины до 50 м. Но высокая цена делает такое решение не оптимальным для индивидуального использования.
колодец
Материалом для подающей водопроводной трубы чаще всего является полиэтилен низкого давления (ПНД), также используется полипропилен (ПП) или металлопластик. По отзывам домовладельцев, ПНД надежен, дешев и технологичен. Хотя существующие различия в инженерно-физических характеристиках указанных материалов дают повод для дискуссий о лучшей пригодности для зимнего водоснабжения на даче.
Утепление подводки к дому
При необходимости использования воды зимой в доме важно на этапе прокладки подводящей трубы выполнить все необходимые мероприятия для подготовки системы к зимней эксплуатации.
Если закладка и ввод трубы в дом произведен на глубине более чем полтора метра, то нет необходимости в утеплении.
Загородный дом часто подключают к водопроводу, используя неглубокую прокладку труб, значительно выше уровня промерзания грунта. Нередко встречаются варианты наружного подключения по воздуху или прямо по земле. В этих ситуациях без утепления не обойтись.
Для труб изготавливают специальные утеплители различного диаметра из промышленных материалов. Использование минеральной, базальтовой ваты или поролона актуально для воздушной прокладки трубопровода. Для прокладки под землей эти утеплители нужно покрывать дополнительным кожухом для предотвращения сжатия утеплителя.
Для утепления труб актуально применение пенопласта. Но в местах подвода к скважине и к дому этот утеплитель защищают от возможного нападения грызунов.
Использование утеплителей из минеральных волокон, поролона и пенопласта будет уместно при прокладке труб внутри неотапливаемых помещений, в том числе подвалов. Для защиты от грызунов и попадания влаги, которая часто образуется в подвалах, утеплитель обматывают гидроизоляционным материалом, возможно, даже рубероидом.
Самым надежным, хоть и дорогим, является пенополиуретановое утепление труб. Удобнее всего использовать пену, покрывая которой поверхность труб удастся избежать промерзания. Важно перед покрытием пеной уложить трубу на подушку из керамзита. Это позволит утеплителю полностью покрыть наружную поверхность трубы.
Изучив тонкости подготовки скважины к зиме, можно смело приступать к работе.
Как утеплить скважину своими руками
Необходимо сформировать утеплённый короб, внутри которого и будет находиться скважина, насосная станция. Если всё это располагается ниже уровня грунта, всё будет намного проще. Если выше, то утеплять придётся толстым слоем утеплителя.
В котлован часто засыпают сухие листья или солому, но этот способ подходит для Южных регионов
Итак, утепление выполняется следующим образом:
- Формирование короба. Стенки следует выкладывать из красного кирпича (в кирпичи или половину кирпича в один слой). Альтернатива — это установка бетонного кольца или кессона.
- Монтаж пенопласта. Рекомендуемая толщина — 5 см и более. Монтировать с наружной части, если скважина ниже уровня грунта — с внутренней, предварительно обшивая стенки гипсоволокнистой плитой (она устойчива и к влаге, и к морозам, но стоит почти в 2 раза дороже обычного гипсокартона). Пенопласт можно крепить и на дюбель-гвозди и на клей (специальный по пенопласту).
- Монтаж крышки для кирпичного короба. Проще всего — из бруса хотя бы 50 на 50 миллиметров. Обязательно древесину обрабатать антисептиком-грунтовкой глубокого проникновения. Можно и олифой для защиты от влаги и гниения. Изнутри крышку утеплить тоже пенопластом толщиной 5–10 сантиметров.
- Забивка минеральной ватой. Если в скважине насос не установлен, то просто плотно набить минватой весь объём короба. Если там стоит насосная станция, то её укутать аккуратно, не затрагивая реле и вводный кабель. Минвата поглощает влагу, поэтому её следует держать дальше от тех узлов, где может возникнуть короткое замыкание.
Утеплять скважину разумнее в тёплое время года, когда ни ветер, ни снег не мешают работам. Но это не означает, что зимой защитить водоснабжение по вышеописанной инструкции не получится.
Гидравлические аккумуляторы: как они работают?
Гидравлические аккумуляторы — это накопители энергии. Как и аккумуляторные батареи в электрических системах, они накапливают и разряжают энергию в виде жидкости под давлением и часто используются для повышения эффективности гидравлической системы.
Баллонные аккумуляторы от Accumulators Inc.
Аккумулятор сам по себе представляет собой сосуд высокого давления, в котором находится гидравлическая жидкость и сжимаемый газ, обычно азот. Корпус или оболочка изготовлены из таких материалов, как сталь, нержавеющая сталь, алюминий, титан и армированные волокном композиты.Внутри движущийся или гибкий барьер — обычно поршень или резиновый баллон — отделяет масло от газа.
В этих гидропневматических агрегатах гидравлические жидкости лишь слегка сжимаются под давлением. Напротив, газы можно сжимать в меньшие объемы под высоким давлением, и инженеры используют это свойство при проектировании и применении аккумуляторов. По сути, потенциальная энергия сохраняется в сжатом газе и высвобождается по требованию, чтобы заставить масло из аккумулятора в контур.
Для использования устройства объем газа сначала предварительно нагнетается — обычно до 80–90% минимального рабочего давления системы. Это увеличивает объем газа, чтобы заполнить большую часть аккумулятора, и внутри остается лишь небольшое количество масла. Во время работы гидравлический насос повышает давление в системе и заставляет жидкость поступать в аккумулятор. (Клапаны регулируют поток масла на входе и выходе.) Поршень или баллон перемещаются и сжимают объем газа, поскольку давление жидкости превышает давление предварительной зарядки. Это источник накопленной энергии.
Движение прекращается, когда давление в системе и давление газа уравновешены. Когда последующее действие, такое как движение привода, создает потребность системы, давление в гидравлической системе падает, и аккумулятор выпускает хранящуюся под давлением жидкость в контур. Когда движение прекращается, цикл зарядки начинается снова.
Три распространенных типа — баллонные, поршневые и диафрагменные гидроаккумуляторы. Баллонные аккумуляторы обычно имеют большие порты, которые обеспечивают быстрый выпуск жидкости и помогают гарантировать, что устройство относительно нечувствительно к грязи и загрязнениям.Общее правило — баллонные аккумуляторы монтируют вертикально, хотя их также можно устанавливать на бок в малоцикловых приложениях. Накопители баллонного типа обычно проектируются с соотношением давлений 4: 1 (максимальное давление к давлению заряженного газа) для защиты баллона от чрезмерной деформации и деформации материала.
Эксперты склонны рассматривать баллонные аккумуляторы как лучшие универсальные устройства. Они выпускаются в широком диапазоне стандартных размеров, а хорошие характеристики отклика делают их хорошо подходящими для ударных нагрузок.В зависимости от конструкции баллон можно легко заменить в случае выхода из строя или повреждения.
Поршневые аккумуляторы от Kocsis Technologies
Поршневой гидроаккумулятор очень похож на гидроцилиндр без штока. Как и другие аккумуляторы, типичный поршневой аккумулятор состоит из секции жидкости и газа, причем подвижный поршень разделяет их. Менее распространены поршневые аккумуляторы, в которых газ высокого давления заменяется пружиной или тяжелым грузом для приложения силы к поршню.
обычно рекомендуются для хранения больших объемов — до 100 галлонов и более — и могут иметь высокий расход. Степень давления ограничена только конструкцией, но они обычно не рекомендуются для ударных нагрузок. Они часто создаются для тяжелых условий эксплуатации. Однако они более чувствительны к загрязнениям, которые могут повредить уплотнения, хотя большинство поршневых гидроаккумуляторов можно легко отремонтировать, заменив поршневые уплотнения.
Мембранные аккумуляторы работают так же, как баллонные аккумуляторы.Разница в том, что вместо резинового баллона в этой версии используется эластичная диафрагма для разделения объемов нефти и газа. Мембранные аккумуляторы — это экономичные, компактные и легкие устройства, обеспечивающие относительно небольшой расход и объем — обычно около одного галлона.
Мембранный аккумулятор может выдерживать более высокие степени сжатия от 8 до 10: 1, потому что резиновый барьер не деформируется в такой степени, как баллон. Они также обладают большей гибкостью при установке, нечувствительны к загрязнениям и быстро реагируют на изменения давления, что делает их пригодными для применения в ударных нагрузках.
Аккумуляторы накапливают энергию, которую можно использовать для пополнения потока насоса, улучшения реакции системы или в качестве резерва при отключении электроэнергии. Они также могут компенсировать утечку или тепловое расширение, а также уменьшить вибрацию, пульсации и удары.
Как утеплить скважину с глубинным насосом на зиму на даче — простые способы
Осторожно, мороз!
Как утеплить скважину на зиму с глубинным насосом на даче в условиях средней полосы России, где мороз неизбежен.
Подготовка скважины на воду к зимнему хранению или использованию, практически одинакова.
Поэтому я не буду каждый раз пояснять температурный режим или перепад температуры в том или ином регионе.
Сразу нужно понимать, что у Вас есть и что вам нужно. к примеру:
Есть насос в скважине или колодце для полива сада, огорода в летний период.
Нужно, что бы вода в шланге не замерзла и не порвала его.
Вытаскивать на зиму насос и опускать его весной, устали или лень.
В таком случае, решением будет небольшое отверстие ниже глубины промерзания земли. Что бы наверняка, проделайте отверстие в трубе (шланге) на трех метрах от уровня земли.
Чем сделать отверстие?
Можно сверлом диаметром 2-3мм. Можно нагретым гвоздём того же диаметра.
Только не ножом и не поперёк длины шланга.
Утепляем устье скважины.
Если же у вас грамотно оборудованная скважина или колодец, то мороз не страшен. Возле скважины вода в трубах не замерзнет.
В таком случае обратите внимание на вход трубы в дом.
Очень часто мастера, оборудуя скважину, забывают про это место. Особо опасно, когда водопровод ведут разные люди. Такое тоже бывает.
У скважины, как правило делают те, кто бурил скважину, а дальше продолжают те, кто строил дом.
Крайних потом не найдёшь! А трубу меняй.
Как утеплить водопроводную трубу над землей в частном доме?
Если у вас дом на сваях или ввод в дом делался после постройки дома, внимательно отнеситесь к этому месту.
Труба под домом должна быть утеплена вплоть до теплой комнаты. Если этого не сделали мастера, а исправить трудно, тогда покупайте греющий кабель для внутреннего применения и вставляйте его в водопровод.
Кабель должен быть такой длины, чтобы греть трубу не только под самим домом, но и захватывал трубу на всю глубину промерзания земли.
Электричества такой кабель потребляет на копейки, а сохраняет десятки тысяч рублей.
Водопровод от скважины к дому.
Очень часто, хорошо утепляя водопровод на выходе из скважины и на входе в дом, люди невнимательно относятся к пространству между этими местами.
И здесь беда не только в замерзании трубы.
Закапывая трубу, неумелые работники, стараются сделать это побыстрее и сваливают землю вместе с комьями на трубу.
В результате, комья пробивают трубу или образуют каверну, которая долго будет осаживаться.
Если трубу пробили и не заметили, придётся всё откапывать позднее и менять или ремонтировать трубу. С пробоиной в трубе, вы в лучшем случае, никогда не получите давление в доме, а в худшем, подмоете фундамент своего строения. Будьте внимательны.
Второе не так страшно, но вызывает неудобства в дальнейшем. Постоянно нужно подсыпать землю, туда, где уже вырос газон.
Как утеплить трубу у скважины?
Вывести водопроводную трубу из скважины можно разными способами. Например:
Кессон.
Самый популярный способ. Дорогой, конечно, но удобный.
Здесь уже точно мороз не пройдёт.
В кессоне можно сделать разводку труб на несколько мест, установить сливные и основные краны для всей системы.
При необходимости, можно смонтировать в нём и автоматику вместе с гидроаккумулятором, правда, объёмом не более 100л.
Адаптер скважинный
Хорошее подспорье кессону. Устанавливается на обсадной трубе скважины на 1,5-2 метра от уровня земли.
После установки адаптер закапывается и забывается. Естественно, на такой глубине мороз не страшен даже воде.
Монтаж-демонтаж насоса производится через трубу скважины, с помощью монтажной штанги. Откапывать адаптер для этого не нужно.
Для обустройства устья с адаптером используют специальные оголовки. Мы их называем кепки (очень похожи)
Оголовок классический
Ну и для только летнего использования скважины, можно записать в ряды способов вывода трубы, оголовок классический.
Это когда водопровод выходит из скважины сквозь оголовок, закрепляется цанговым зажимом и уводится углом в нужную сторону.
Тут, главное не ставить краны. Так как можно сжечь насос.
Если на лето вы делаете хотя бы временный водопровод в доме, то краны нужно ставить после гидроаккумулятора.
Электрику для насоса, в таком случае, делают тоже временную, на розетке-вилке.
И самое главное, нужно на трубе делать отверстие. Как уже говорилось выше, сверлом или гвоздём. Так вода будет сходить до уровня 3-х метров и мороз её не достанет.

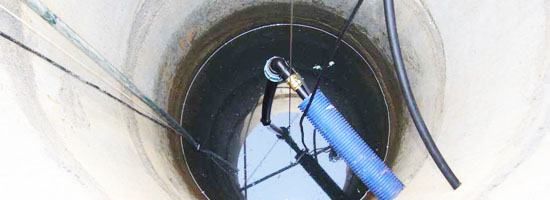

Как утеплить трубу у колодца.
Самый надёжный способ не заморозить воду в трубе из колодца, это закопать её ниже глубины промерзания земли.
В колодец труба зайдёт на уровне второго или третьего кольца, смотря, что считать первым кольцом, над землёй или под землей. Ориентир тот же — глубина промерзания.
Правда, в колодце, нужно выводить трубу ещё ниже, так как диаметр кольца может стать минусом при сильном морозе. Или же утеплять трубу в верхней части, на выходе из земли.
Если вы не закопали трубу и не вводите воду в дом, то у вас два варианта спасти трубу от разморозки.
Не ставить обратный клапан в трубу. Это если колодец не глубокий, 5-6 колец.
Ну и конечно, никто не отменял дырочку в трубе. Просто делаем её глубже, чем в скважине. Всё по той же причине- диаметр больше, мороз проникает глубже.
Процесс утепления насосной станции
Защитить насосную станцию от морозов и поломок, связанных с температурой, легко при помощи нескольких плит пенопласта или пеноплекса (экструдированный пенополистирол).
Стены и дно ямы, в которой расположилась водозаборная техника, тщательно выравнивают при помощи цементной стяжки.
Плиты утеплителя «садят» на специальный клей и закрепляют дюбель-грибками. Если стены шахты деревянные, достаточно дюбель-грибков. Швы между плитами теплоизоляционного материала обязательно заделывают герметиком или монтажной пеной. Это позволит избежать появления мостиков холода. Использовать рекомендуют утеплитель в два слоя с обязательной разбежкой швов. Люк также должен быть утепленный. Важно избежать щелей, в которые может задувать холодный воздух и снег.
Аналогичная ситуация с пенопластом. Единственное различие — толщина слоя утеплителя. Из-за того, что по теплоизоляционным качествам пенопласт уступает пеноплексу, его слой должен быть не меньше 12-15 см.
Источники воды для водоснабжения дачи
Основным источником для подачи воды на дачном участке в любое время года является колодец или скважина. Чтобы организовать зимнее водоснабжение из скважины, нужно позаботиться об ее правильном утеплении. Выполнить эти работы необходимо еще на стадии создания источника водоснабжения. Зимнее водоснабжение на даче может быть организовано одним из двух способов:
- с использованием насосной станции;
- при помощи погружного насоса.
Насосная станция состоит из гидроаккумулятора, насоса и автоматики управления. Устанавливать ее можно в доме, но желательно в отдельном помещении – в процессе работы это оборудование производит много шума. Тянуть электрокабель к колодцу в этом случае не нужно. Такие системы востребованы, если глубина колодца составляет не более 9 метров – насос не способен поднимать воду с больших глубин. Можно установить более сильное оборудование с эжектором, способное подавать воду, которая находится на глубине до 50 м. Но его стоимость довольно высокая, для дачного использования такие системы практически не применяются. Отличительной особенностью погружного насоса является возможность подачи воды с глубины, превышающей 9 метров, в отличие от предыдущего варианта. Он устанавливается в колодце, поэтому шум во время его работы не мешает. Такое оборудование способно обеспечивать необходимое давление для поднятия воды с больших глубин – в несколько десятков метров.
В состав такой системы входит:
- водоподающая труба, прокладываемая между насосом и домом;
- электрокабель – от дома к погружному насосу;
- гидроаккумулятор, устанавливаемый в помещении.
- реле управления для включения насоса в случае падения в баке давления.
Кроме трубы, подающей в дом воду, от погружного насоса необходимо прокладывать электропитающий кабель, установить в доме гидроаккумулятор. Все оборудование, которое будет использоваться для организации зимнего водоснабжения, должно быть правильно подобрано, смонтировано и утеплено.
Утепление труб
Если трубы проходят ниже промерзания грунта, тогда их не нужно утеплять. Но чем глубже размещается трубопровод, тем сложнее его обустраивать и ремонтировать. Поэтому утеплять трубы может быть намного выгоднее и проще.
Самый распространенный способ, чтобы утеплить трубы – заполнить трубы керамзитом. На данный момент существует огромное количество материалов, используемых для теплоизоляции трубопроводов в условиях различных температур.
Водопроводная труба в теплоизоляции
Если трубы проходят выше уровня промерзания грунта, оптимальный способ для теплоизоляции – использование скорлуп из пенополиуретана и пенополистирола, а сверху есть гидроизоляционный материал.
Очень часто для данных работ используется минеральная вата. Но под давлением грунта она сжимается, поэтому требуется сделать прочный кожух.
Оптимально подойдет для данных целей базальтовое волокно. С ним просто работать, но оно стоит дорого.
Неплохо поддается порезке и монтажу пенопласт, но он требует дополнительной защиты от грызунов.
Хорошо сохраняет тепло и противостоит влаге пенополиуретан.
Чтобы утеплять места в поворотах и узлах существуют фасонные скорлупы, которые легко монтируются, независимо от сложности трубопровода.
Очень быстро можно утеплить трубы с помощью напыляемого пенополиуретана. Но сначала нужно укладывать трубу на керамзитовую подушку, поскольку нижняя часть может быть незащищена от воздействия низких температур.
Если нужно утеплять трубы в труднодоступных участках, лучше всего подойдет термокраска. Наносить её можно кистью, валиком или распылителем. Кроме того, такой материал еще и защищает от коррозии.
